自動給紙(搬送)機能・位置合わせ機能を備えた
小ロットのラベル・シール向けシール・ラベル生産機

自動給紙(搬送)機能・位置合わせ機能を備えた小ロットのラベル・シール向けシール・ラベル生産機 カッティングマシン・カッティングプロッター GCC JaguarVLX

GCC JaguarVLX(ジャガー)は、小ロットのラベル・シール・ステッカー製作に適した、自動給紙(搬送)機付きカッティングマシン(カッティングプロッター)です。
文字やデザインのデータをペン型カッターでカットするカッティングマシンに、連続で給紙・加工ができる自動給紙(搬送)機能を備えた、小ロットのラベル・シール製作に対応できるシール・ラベル生産機です。
1,000万円以上の大型機が多いシール・ラベル生産機に比べ、10分の1ほどの価格で設備投資を抑えて導入できるエントリーモデルです。

本体価格:1,200,000円(税抜)
※年間保守契約、消耗品、運送・搬入設置は
別途料金がかかります。

極小ロットに対応

低予算で自社生産化したい
印刷会社・ラベル・シール業者様

これまで外注で対応していた案件も、初期投資を最小限に抑えて自社生産に切り替えられます。
自動給紙(搬送)機能、自動位置合わせ機能が充実していて、カッティングマシンにオペレーターがはりついておく必要がないので、機械の導入によって余計に人件費がかかってコストアップするといった心配はいりません。

自社製品のラベル・シールの
内製化を検討している

自社製品の商品ラベル、業務用シールを発注・管理されていて、内製化を検討されている方にもおすすめです。
シール印刷ができるプリンターがあれば、手軽にシールを自作することができます。1枚からでも作成できるので、在庫管理の手間を減らしたり、内製化することにより経費削減につながります。

用途

銘鈑シール・表示ラベル

カッティングマシン・カッティングプロッター GCC JaguarVLXの用途:機械製品の背面に貼付する銘板シール(型式・型番・備品管理・製造管理)、表示ラベル(バーコード・名札・成分表示・注意書き)、住所や価格の訂正シール
カッティングマシン・カッティングプロッター GCC JaguarVLXの用途:機械製品の背面に貼付する銘板シール(型式・型番・備品管理・製造管理)、表示ラベル(バーコード・名札・成分表示・注意書き)、住所や価格の訂正シール

機械製品の背面に貼付する銘板シール(型式・型番・備品管理・製造管理)、表示ラベル(バーコード・名札・成分表示・注意書き)、住所や価格の訂正シール

商品ラベル・POP・
販促品・ノベルティ

カッティングマシン・カッティングプロッター GCC JaguarVLXの用途:会社・ショップのロゴシール、日用品・雑貨・化粧品などの商品ラベル、店頭用POP(アテンションシール)、キャンペーン・イベントのノベルティ・販促シール(QRコード)
カッティングマシン・カッティングプロッター GCC JaguarVLXの用途:会社・ショップのロゴシール、日用品・雑貨・化粧品などの商品ラベル、店頭用POP(アテンションシール)、キャンペーン・イベントのノベルティ・販促シール(QRコード)

会社・ショップのロゴシール、日用品・雑貨・化粧品などの商品ラベル、店頭用POP(アテンションシール)、キャンペーン・イベントのノベルティ・販促シール(QRコード)

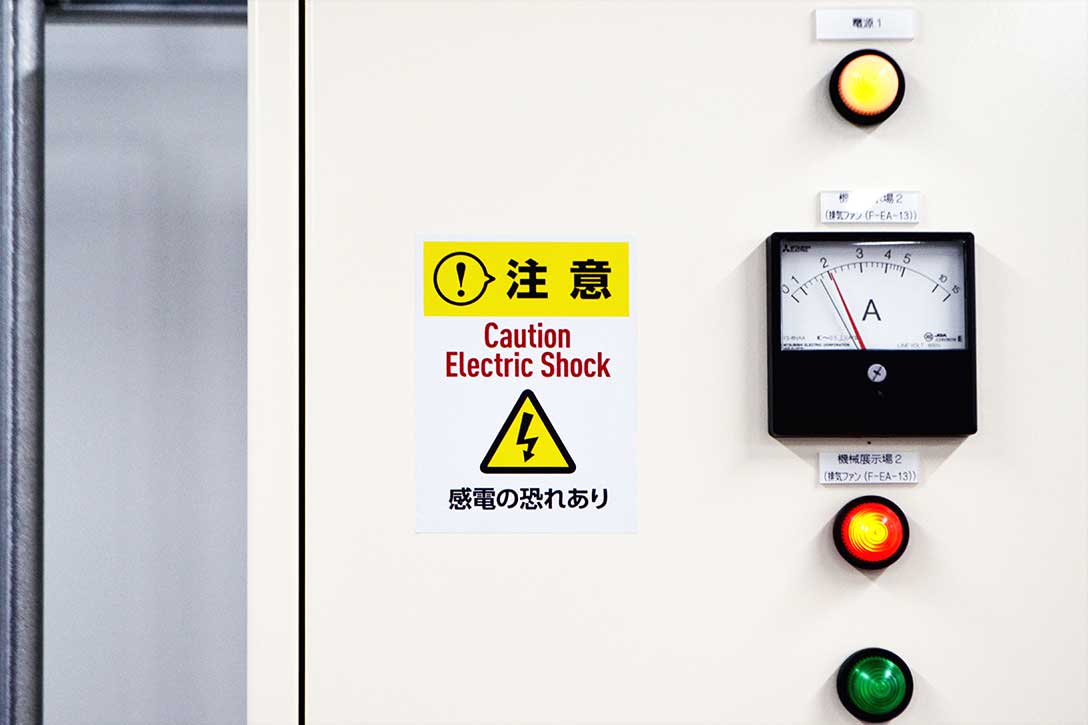

サイン・案内表示・ステッカー

カッティングマシン・カッティングプロッター GCC JaguarVLXの用途:サイン・案内シール(案内表示、警告表示、掲示)、ステッカー(グッズ、ロゴ、キャラクター)
カッティングマシン・カッティングプロッター GCC JaguarVLXの用途:サイン・案内シール(案内表示、警告表示、掲示)、ステッカー(グッズ、ロゴ、キャラクター)

サイン・案内シール(案内表示、警告表示、掲示)、ステッカー(グッズ、ロゴ、キャラクター)

まずはお気軽にご相談ください

製品のご導入をお考えの方に専門のスタッフが全力でサポートいたします。

他製品との違い

①B3サイズ対応

カッティングマシン・カッティングプロッター GCC JaguarVLXの他製品との違い:B3サイズ対応

対応メディアサイズは、A4サイズから最大B3サイズまで。
小ロット生産でも、A3サイズとB3サイズでは生産性に大きな差が出ます。ビジネスユースなら、より対応力の高いB3サイズを選ぶべきです。
縦向きにはA3ノビサイズに対応。横向きでは効率的に面付けできない場合でも対応が可能です。

②4つの吸盤が
紙を安定して送ります。

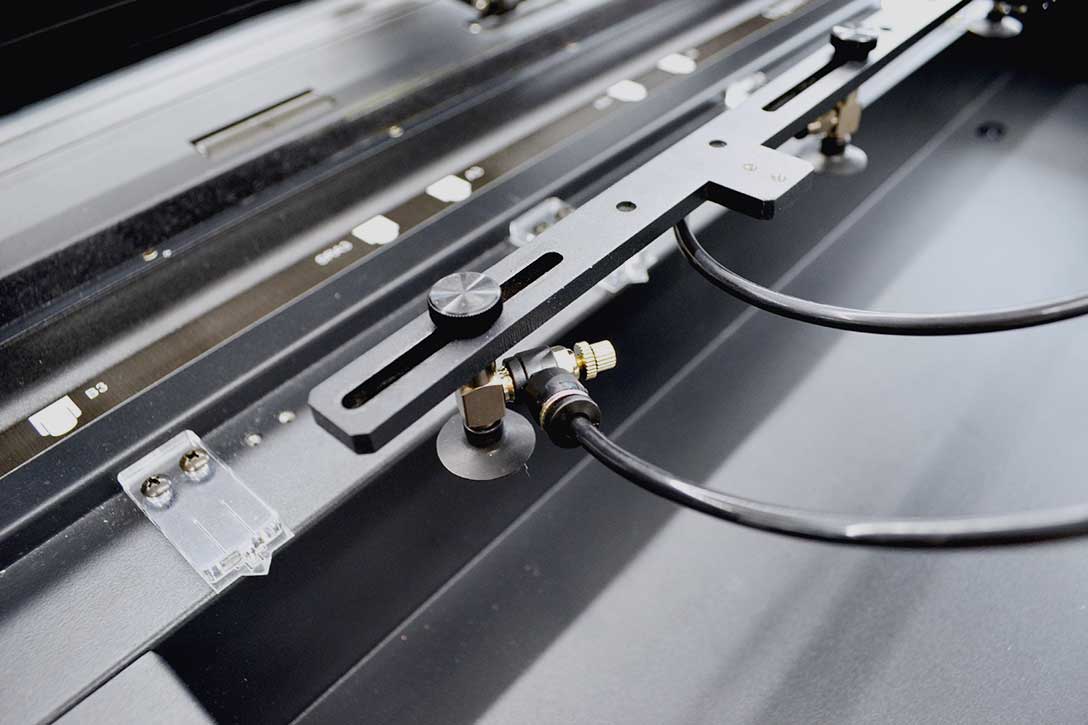

カッティングマシン・カッティングプロッター GCC JaguarVLXの他製品との違い:4つの吸盤が紙を安定して給紙。B3サイズの紙の場合、4つの吸盤で吸着します。
カッティングマシン・カッティングプロッター GCC JaguarVLXの他製品との違い:4つの吸盤が紙を安定して給紙。A3サイズの紙の場合、3つの吸盤で吸着します。

吸盤と吸気によって給紙を行います。吸盤は4つあるので安定性があり、吸盤の位置を変更・調整することができます。4つの吸盤のうちの1つを閉じることで吸気を強くすることができ、光沢紙のようなツルツルした紙や厚みのある紙でも吸着性を調整することができます。

③紙が詰まりにくい

カッティングマシン・カッティングプロッター GCC JaguarVLXの他製品との違い:2枚以上給紙しないように紙を落とす「ピック」
カッティングマシン・カッティングプロッター GCC JaguarVLXの他製品との違い:静電気による紙の重なりを防止する「ファン」(4か所)

生産性は機械のスピードだけでは決まりません。紙詰まり(ジャム)を防止する機能も重要です。
2枚以上給紙しないように紙を落とす「ピック」、静電気による紙の重なりを防止する「ファン」(4か所)、給紙がうまくいかなかった場合でも3回まで給紙を行う「リトライ機能」。できるだけ人がはりついておく必要がないような機能を追求しています。

④位置合わせが完全オート

カッティングマシン・カッティングプロッター GCC JaguarVLXの他製品との違い:印刷した専用のレジストリマーク(トンボ)を赤外線センサーで読み込み、1枚ごとにカットする位置を自動で見当合わせを行います。

印刷した専用のレジストリマーク(トンボ)を赤外線センサーで読み込み、1枚ごとにカットする位置を自動で見当合わせを行います。
赤外線センサーは周りの光量の影響を受けにくく、紙の角を4点の位置を読み込んで自動補正するので、トンボを読み込んだ後に再度位置を微調整するといった設定が不要です。

⑤データ出力が簡単

カットデータをEPSなどに変換して、専用ソフトにインポートする必要はありません。イラストレーターやCorelDRAWなどのグラフィックソフトへドライバーをインストールするだけ。家庭用プリンターのように手軽に出力することができます。
トンボ表示用のプラグインをインストールしておけば、印刷データとカットデータをひとつのデータで管理・編集することができます。また、カットデータをプロッターに送信した後なら、パソコンがスリープ・電源が落ちた状態でもカット加工がストップすることはありません。

カッティングマシン・カッティングプロッター GCC JaguarVLXの他製品との違い:カットデータをEPSなどに変換して、専用ソフトにインポートする必要はありません。イラストレーターやCorelDRAWなどのグラフィックソフトへドライバーをインストールするだけ。家庭用プリンターのように手軽に出力することができます。

カッティングマシン・カッティングプロッター GCC JaguarVLXの特徴:最大用紙セット高50mm

最大用紙セット高50mm

50ミリまで用紙をセットでき、約250枚の用紙が設置できる大容量!(紙厚150g/m²の場合)
短時間で何度も用紙を継ぎ足す必要がなくとても便利です!

カッティングマシン・カッティングプロッター GCC JaguarVLXの特徴:シートバスケット:カットしたシートを受けるバスケットです。トレイタイプに比べ、一度に大量に加工しても散らばらずに収集しておけます。

シートバスケット

カットしたシートを受けるバスケットです。浅いトレイタイプだとすぐに満杯になって収納できなくなりますが、バスケットは一度に大量に加工しても散らばらずに収集しておけます。

\3分で完了!人気のカタログを無料でお取り寄せ/

GCC LaserProシリーズ JaguarVLXの電子カタログを今すぐ無料でダウンロード
GCC LaserProシリーズ JaguarVLXの電子カタログを今すぐ無料でダウンロード

JaguarVLXの特徴を
動画で紹介

ギャラリー

製品仕様・消耗品・オプション

カッティングマシン GCC JaguarVLX 製品概要
製品名 GCC JaguarVLX
本体価格 1,200,000円(税抜)  ※年間保守契約、消耗品、運送・搬入設置は別途料金がかかります。
設置サイズ
(プロッター+フィーダー)
約950(W)×1,139(D)×780(H)mm
重量 約40kg(プロッター:18kg、フィーダー:22kg)
対応メディアサイズ A4(297x210mm)、A3(297x420mm)、A3ノビ(329x483mm)、B3(500×353mm)※1、B3(515×364mm)※2、
SRA4(320x235mm)、SRA3(320x450mm)

※1 ISO規格の場合  ※2 JIS規格の場合
対応メディア厚み カット:最大0.2㎜以下  フィーダー(用紙送り):最大350g/m²
※こちらの数値は保証値ではございません。メディアの種類(材質)状態やカット条件によって異なります。
最大セット可能枚数 250枚(150 g/m²時)
最大 50mm まで (メディアの厚みにより異なります。)
電源 AC100V(プロッターとフィーダーでコンセント2口必要)
使用環境 温度:15 ~ 30°C 湿度:25 ~ 75% RH(結露しないこと)
カッティング速度 最大1,530mm/s
ヘッド移動加速度 最大4.2G
カッティング圧 最大600g
接続インターフェース USBポート
消費電力 110W
周辺機器条件
出力用PCの動作環境 Windows 10/11(64bit)(本体に含まれません)
プラグインソフトの対応アプリケーション Adobe Illustrator CC 2015~CC 2024、Corel DRAW X8~2024 ※

※対応OSは各バージョンの動作保証環境に準拠します。

消耗品・オプション
カッター刃 赤キャップ(標準) 5本入り 20,000円(税抜)
カッター刃 黒キャップ(微細カット用) 5本入り 20,000円(税抜)
カッターホルダー 20,000円(税抜)
ピンチローラー(※本体には3本付属) 2本セット:13,000円(税抜)
3本セット:19,500円(税抜)
A3サイズ以下をメインで使用される場合は2本交換
A3サイズ以上をメインで使用される場合は3本交換
給紙用吸盤 4個入り 8,800円(税抜)
パッド(白)6㎜×10m 2,600円(税抜)
フルカット用フェルトパッド(20mm×10m)(オプション) 4,000円(税抜)

※消耗品・オプションの発送には、送料:1,000円(税抜)が別途必要となります。

設置費・保守契約
搬入据付調整費 100,000円(税抜)

・現地配送(送料込)※
・製品の開梱、指定場所への組立・配置、廃材回収、セッティング
・カッティング操作説明、専用カッティングソフトウェアを使用しての出力指導
・トレーニング方式での操作実施

※3F以上階段担ぎ上げは、担ぎ上げ料金が別途必要となります。
※離島・特殊・クレーン搬入は都度見積となります。予めご了承ください。
導入後1年間 無償保証
3年保証プラン 150,000円(税抜)
4年保証プラン 210,000円(税抜)
5年保証プラン 240,000円(税抜)
