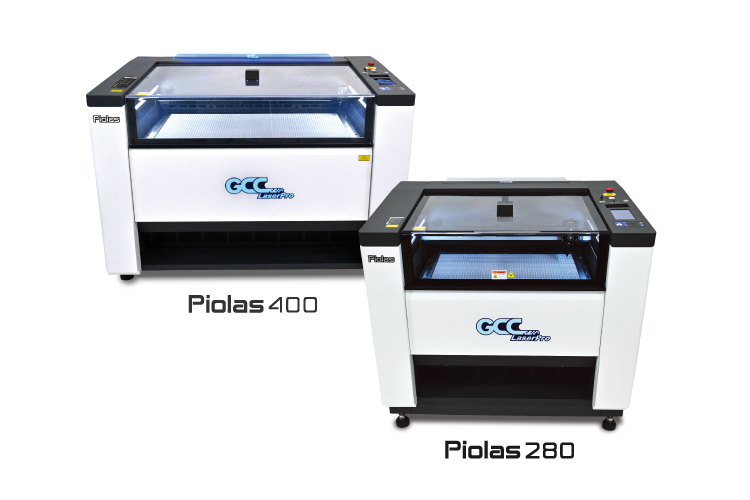

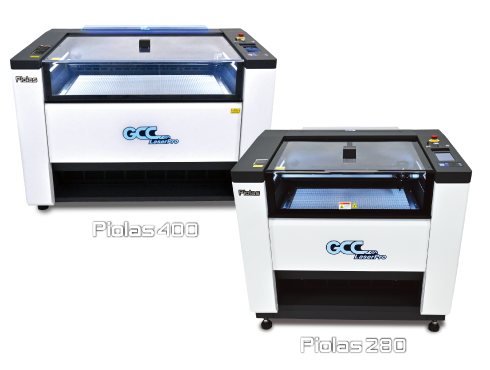

レーザーカッター GCC LaserProシリーズ Piolas 400／Piolas 280
現場で使いやすく。仕上がりは美しく。
シリーズ史上最高品質モデル
- 最高品質モデル
- アクリルグッズ業界向け
- 生産性アップ
現場で使いやすく。
仕上がりは美しく。
日本のユーザー視点から
生まれた最高品質モデル
アクリルグッズ業界を始め、多くの日本国内のユーザー様の声を反映し、 GCC社とコムネットが協力して開発を行ったレーザー加工機です。
カット断面品質、カット精度、メンテナンス性、UVプリンターとの親和性など日本のユーザー様に喜んでいただける機能を搭載しました。
こだわったのは「生産性」
-
速度アップ
モーター、レールの一新により、4,445mm/sの駆動速度を実現。
加工時間が3分の2に短縮。（A3サイズの彫刻&カットの場合。※当社比） -
ロス率軽減
新構造のカッティングテーブルにより、レーザーカットによる溶け幅を盤面全体で調整可能。
大口径の吸引口で加工物への煙の付着を軽減。 -
操作性向上
フルカラー7インチディスプレイ搭載で直感的な操作を実現。
データプレビュー機能搭載で機械操作に不慣れなオペレーターでも操作可能。
まずはお気軽にご相談ください
製品のご導入をお考えの方に専門のスタッフが
全力でサポートいたします。
Piolasシリーズの4つの特徴

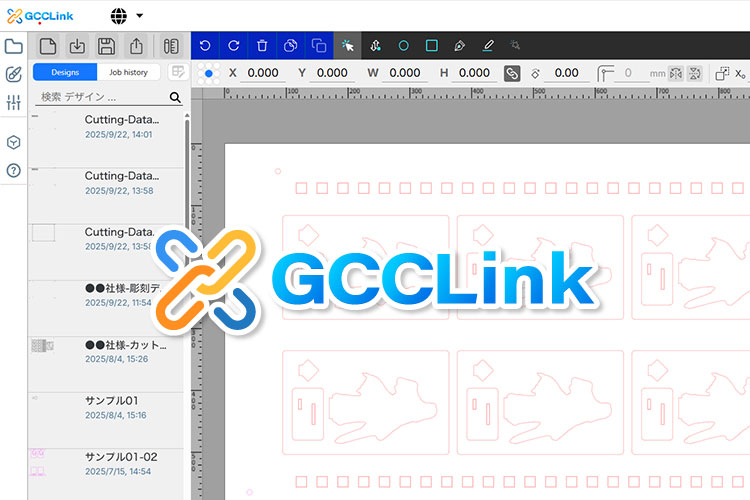

ソフトウェア「GCC LINK」
レーザー加工専用に開発された独自ソフトウェア「GCC LINK」に対応。
データ保存機能により、繰り返し加工や再出力もスムーズ。直感的な操作性で、初めてのユーザーでもすぐに使いこなせる省力化ツール。
※現在はカット専用。
ハイクオリティカット
最新の駆動システムを採用し、シリーズ最高のカット品質を実現。
新設計のレールとモーターで、安定した動作と滑らかなカッティングを両立。アクリル10mm厚でも、透明感のある断面に美しく仕上げる。
アクリルグッズやサイン・ディスプレイ製作など、仕上がりの美しさを追求する加工に最適。

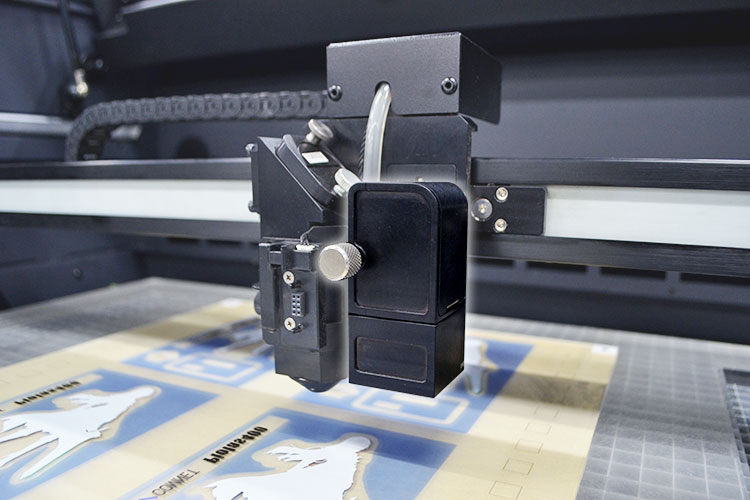

CCDカメラ
オプション搭載のCCDカメラが、印刷物との位置合わせを高精度にサポート。
カメラがマークを自動認識し、ズレを補正することで印刷後のカット工程を効率化。手動調整の手間を軽減し安定した高品質仕上げを実現。
さらに、取り付け・取り外しはネジ1本で完了し用途に応じた柔軟な運用が可能。
独自のテーブル構造
独自設計のテーブル構造により、盤面の剛性と安定性を強化。
調整可能なブレードが加工面を常にフラットに保ち、ムラのない仕上がりを維持。
強度と耐久性を高めることで、長期使用でも安定した加工品質を提供。引出し式構造を採用し、ボックス内部の清掃やメンテナンスも容易。
活用例

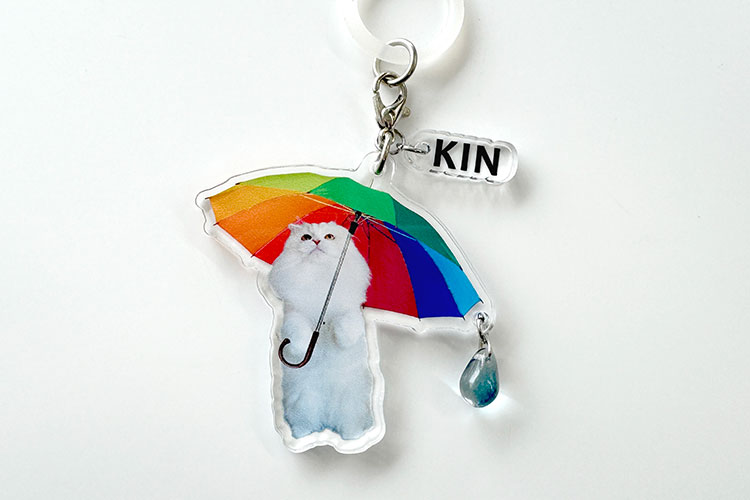

アクリルグッズ

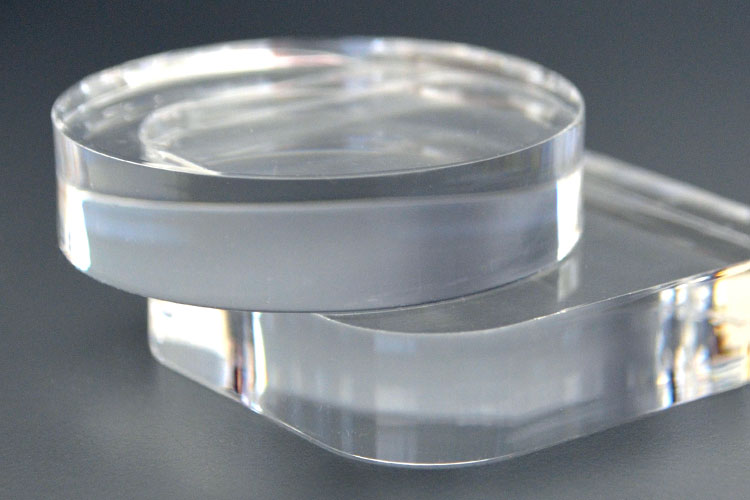

アクリルカット 10mm

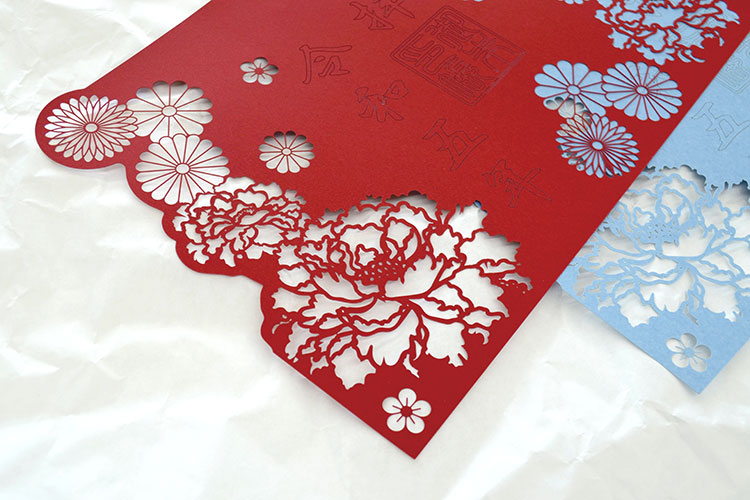

御朱印

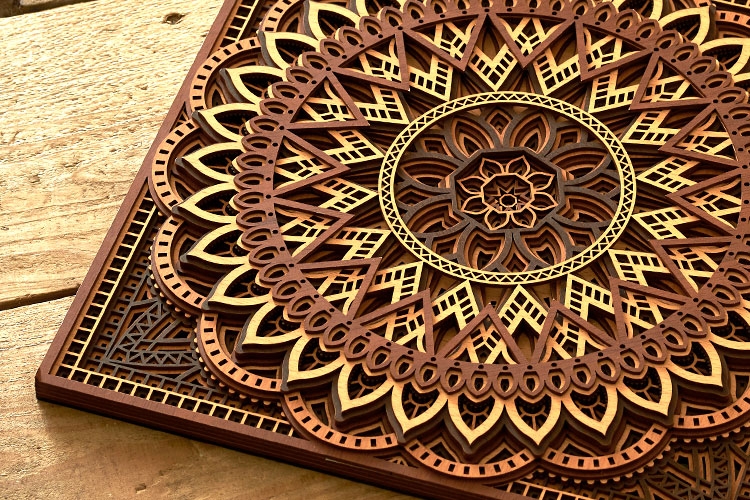

MDF
まずはお気軽にご相談ください
製品のご導入をお考えの方に専門のスタッフが
全力でサポートいたします。
Piolasシリーズ 各機能

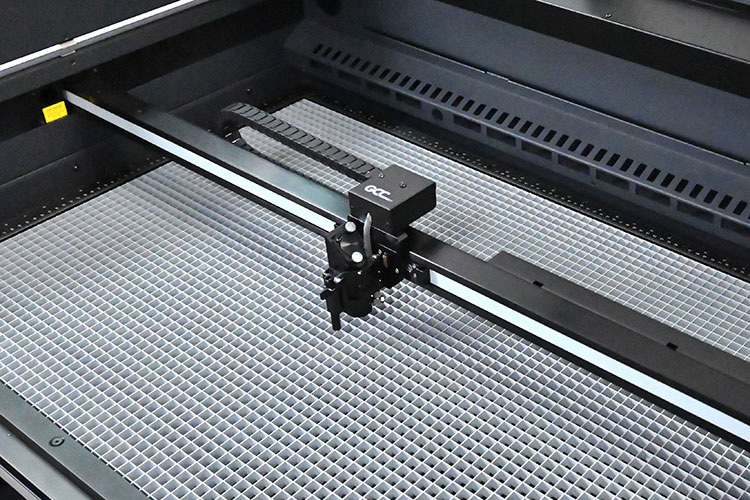

最高速度 4,445mm/秒
ブラシレスDCモーター、リニアレールを搭載。
史上最高速度を実現。

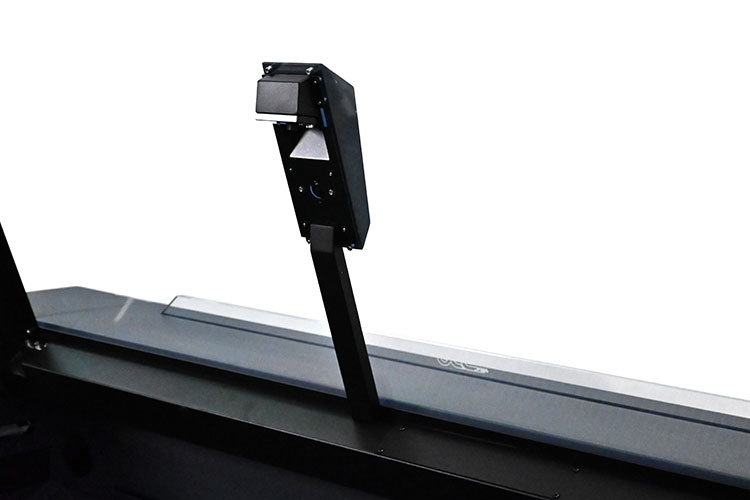

SmartEYES CCD
トップドアに搭載されたCCDカメラで加工エリア全体を撮影。
位置合わせが難しい製品でも簡単に位置決め。

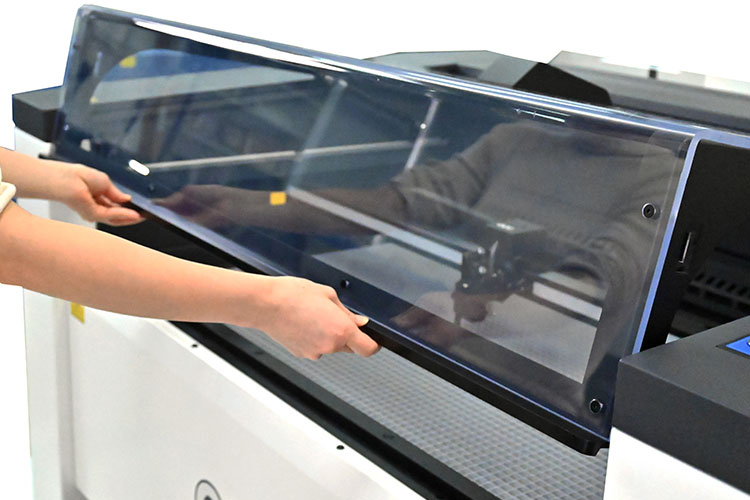

視認性の高いトップドア
レーザー光を遮断する樹脂製の軽量ドアを採用。
視認性と安全性を両立。

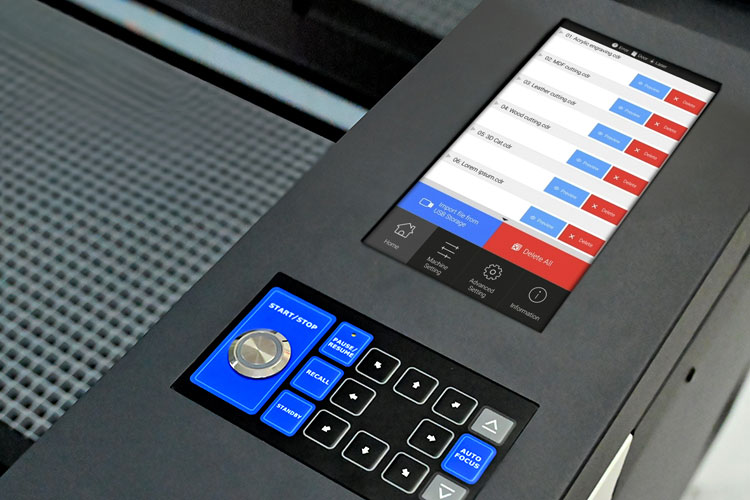

7インチタッチパネル
フルカラーの7インチタッチパネルを搭載。
データプレビュー機能でより直感的に操作可能。

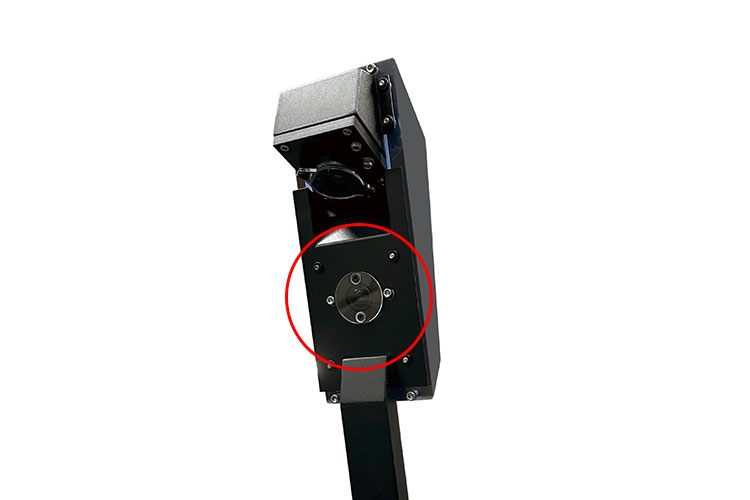

ライブビューカメラ
加工の様子をリアルタイムで確認。

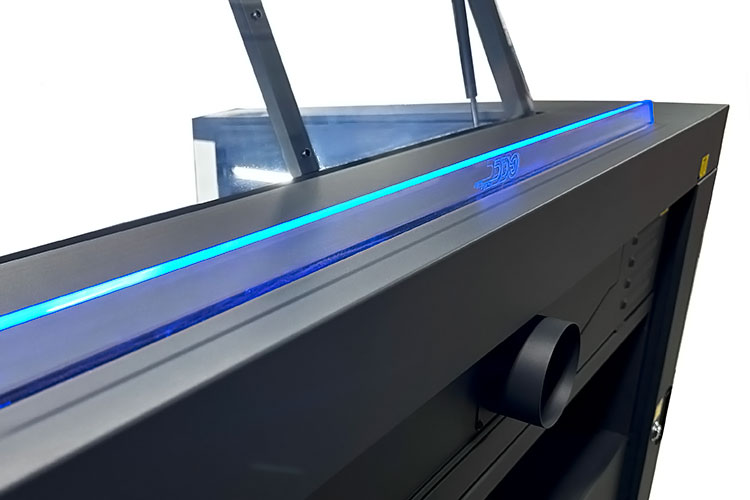

ステータスインジケータ
機械の状態がひと目でわかるインジケータを搭載。「稼働中」「待機中」「エラー」状態を確認。

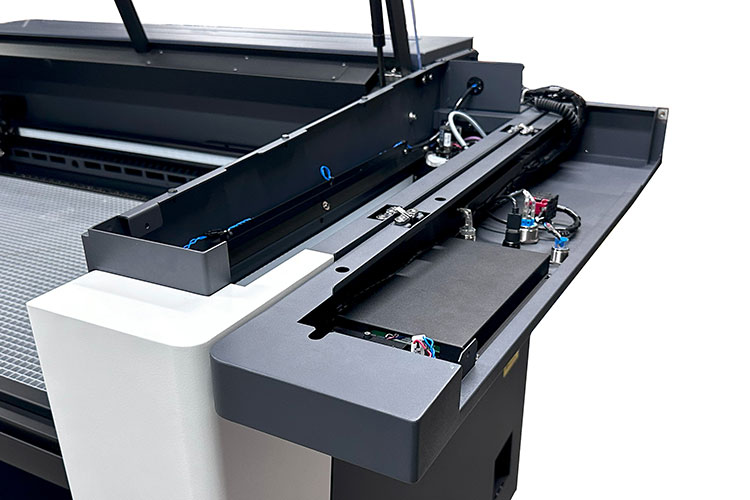

Smart LIDS
ミラーが格納されているカバーを簡単開閉。
ユーザーメンテナンス性を向上。

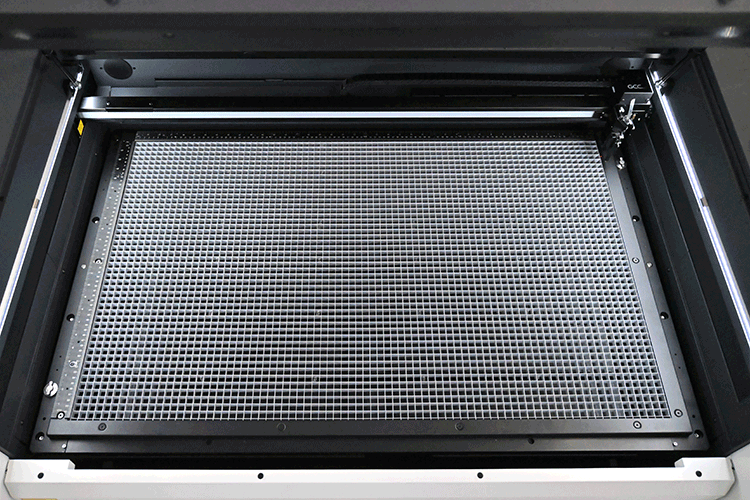

イージーテーブルチェンジ
簡単に着脱できるカッティングテーブル。
テーブル交換やテーブル下の掃除も簡単に。
まずはお気軽にご相談ください
製品のご導入をお考えの方に専門のスタッフが
全力でサポートいたします。
Piolasシリーズ 製品仕様
| レーザーカッター GCC Piolas（パイオレス）シリーズ 製品仕様 | ||||||
|---|---|---|---|---|---|---|
| モデル | Piolas 400 | Piolas 280 | ||||
| レーザー種類 | CO2レーザー | |||||
| ワット数 | 80W | 100W | 120W | 80W | 100W | 120W |
| レンズ | 2.5インチレンズ （1.5インチ、2.0インチ、3.0&4.0インチ 使用可能） |
|||||
| 最大駆動速度 | 4,445mm/秒 | 4,191mm/秒 | ||||
| 加工エリア（W×D） | 1,016×610mm（CCD搭載時共通） | 710×510mm（CCD搭載時共通） | ||||
| 最大加工物挿入サイズ（W×D×H） | 1,091×680×280mm （ドアオープン時：1,064×∞×165mm） |
790×579×210mm （ドアオープン時：671×∞×135mm） |
||||
| 外形寸法（W×D×H） | 1,511×1,107×1,123mm | 1,212×936×1,123mm | ||||
| 重量 | 392kg | 341kg | ||||
| 電源 | 単相200-240VAC、50/60Hz 自動切替 | |||||
| 最大消費電力 | 2,400W | |||||
| 安全レベル |
クラス1（欧州規格：EN60825）／クラス2（米国規格：CDRH） CO2レーザーのCDRHに準拠したクラス2レーザー製品 2006/42/EC指令に準拠 ドアオープン時：クラス4（米国規格：CDRH） |
|||||
| カメラ |
SmartEYES：標準搭載 Live-view camera：標準搭載 CCDカメラ：オプション |
|||||
| 推奨排気量 | 20m³/分 以上 | |||||
| 焦点合わせ | オートフォーカス（接触センサー式） | |||||
| エアーアシスト | キャタピラ格納ホース式 | |||||
| 内部メモリ | 32MB | |||||
| 駆動方式 | ブラシレスDCサーボモーター | |||||
| Z軸移動方式 | 自動制御 | |||||
| 冷却方式 | 空冷（15～30℃） | |||||
| スピード制御 | 0.1％～100％ 16色の色別コントロールが可能 | |||||
| パワー制御 | 1％～100％ 16色の色別コントロールが可能 | |||||
| 解像度 | 125、250、300、380、500、600、760、1000、1500dpi | |||||
| インターフェイス | USBポートまたはイーサネット | |||||
| 対応OS | Windows11 | |||||
| 出力ソフト | CorelDRAW、Adobe Illustrator、GCC LINK | |||||
| ディスプレイ | 7インチタッチパネル | |||||
| オプション・周辺機器 | |
|---|---|
| パススルードアモジュール | 前後扉を開けた状態で長尺物の加工を可能にするオプションです。 ※パススルードアモジュールを使用される場合はクラス4レーザーとなります。 |
| アルミグリッドテーブル | ハニカムテーブルよりも強度のあるカット用のテーブルです。 材料をカットした際に発生するレーザーの反射を軽減します。 |
| ロータリーアタッチメント | 円筒形の材料に彫刻をすることが出来る装置です。 主にボトル彫刻でご使用頂いております。 ロータリーアタッチメント（オプション）とは？ |
| 排気消臭装置 | レーザー加工時に素材から発生する煙、ガスをフィルター、活性炭を通し消臭、排気します。 加工する材料、用途によって推奨機種が違いますので、ご相談下さい。 |
| エアーコンプレッサー | レーザーの発射ポイントに空気を送る周辺機器です。発火防止、レンズの汚れの軽減、焦げの軽減等の効果があります。コンプレッサーを使用しないと発火の可能性がありますので、必須オプションとなります。 |
| 外部信号シグナル | パトランプと接続することで、機械の状態を視覚的に把握することができます。 |
| 火災探知アラーム | 加工機内の火災を探知し、知らせるアラーム機能です。 ※自動消火機能は含まれません。 |
