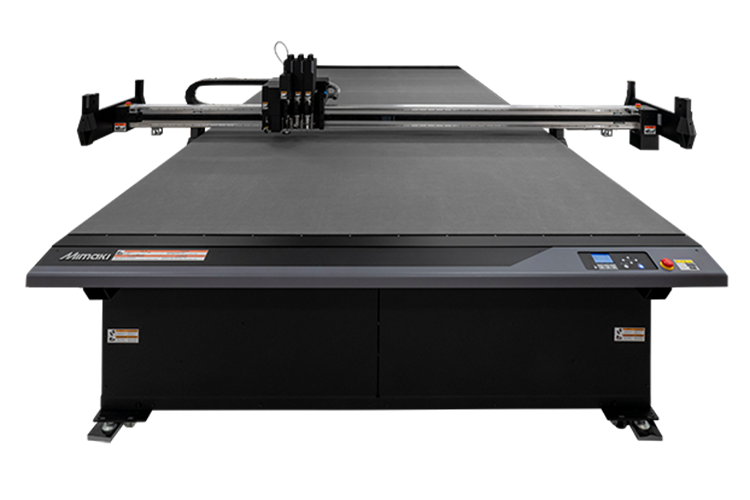

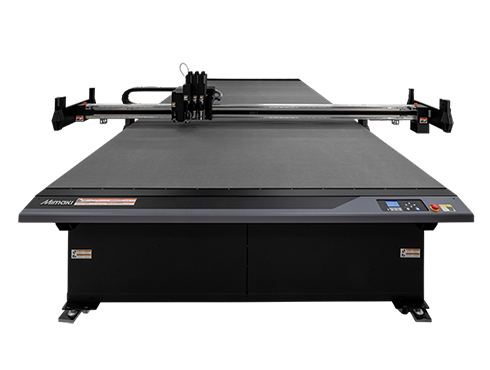

MIMAKI CFX Series
MIMAKI CFX Seriesは、サインディスプレイやパッケージ制作の生産性を飛躍的に高める、ハイエンドクラスのフラットベッドカッティングプロッターです。
段ボールからアクリルまで多様な素材に対応する豊富なツール群を備えているほか、導入後にテーブルサイズを拡張できる設計で、ビジネスの成長に合わせて柔軟に運用できます 。
- 3つの加工テーブルサイズをラインナップ
- 対応メディア：高さ最大54mmまで／耐荷重50kg/m²以下
- 最大加工速度100cm/秒
3つの加工テーブルサイズ
-
CFX-2513
最大加工サイズ（X軸×Y軸）
1,300×2,540mm -
CFX-2531
最大加工サイズ（X軸×Y軸）
3,190×2,540mm -
CFX-2550
最大加工サイズ（X軸×Y軸）
5,080×2,540mm
まずはお気軽にご相談ください
製品のご導入に向けて全力でサポートいたします
CFX Seriesの特長
-
従来機比約2倍
最高水準の加工スピード最大100cm/秒というクラス最高水準のカット速度を実現。
ハイエンド機ならではの圧倒的な生産性により、お客様の加工ビジネスにおける作業効率アップに大きく貢献します。 -
最大4つのツールを同時搭載
多彩な素材に対応用途に応じた全10種類のツールをラインナップ、最大4つのツールを同時に搭載することが可能。
異なる素材を加工する際もツールの付け替え手間が省けるため、作業を止めることなくスムーズに進行できます。 -
精度の高いVカット
裏面からのカットに対応テーブル全域の高さ精度を自動計測して追従するため、広範囲でも均一で高品質なVカットが可能。
また、カメラでトンボを読み取り、印字面に合わせた裏面からのカットにも対応しているため、より美しい仕上がりを実現します 。
まずはお気軽にご相談ください
製品のご導入に向けて全力でサポートいたします
製品仕様
| CFX Series 製品仕様 | |||
|---|---|---|---|
| 製品名 | CFX-2513 | CFX-2531 | CFX-2550 |
| 有効作図範囲（X軸×Y軸） | 1,300×2,540mm | 3,190×2,540mm | 5,080×2,540mm |
| セット可能ワークサイズ（X軸×Y軸） | 1,890×2,570mm | 3,780×2,570mm | 5,670×2,570mm |
| 駆動方式 | X/Y軸：ACサーボ、Z/Θ軸：DCサーボ | ||
| 最大速度 | 100cm/s（加工速度は材料、使用ツールによる） | ||
| 最大加速度 | 0.7G | ||
| 静的精度：反復精度 ※負荷のほとんどないペン書きでの精度 |
±0.03mm | ||
| 静的精度：距離精度 ※負荷のほとんどないペン書きでの精度 |
±0.1mmまたは移動距離の±0.1%のどちらか大きい方 | ||
| 静的精度：原点再現性 ※負荷のほとんどないペン書きでの精度 |
±0.15mm以下 | ||
| 最大作図可能高さ （ツール上昇時のクリアランス） |
E12/E35/E60：54mm V45/VAS：20mm FBT：10mm C16/C26：54mm C60：20mm |
||
| 盤面ワーク最大重量 | 50kg/㎡以下（集中荷重無きこと） | ||
| コマンド | MGL-3C（HPGL準拠） | ||
| 受信バッファ容量 | 22M（ソーティング有効時は16MB） | ||
| インターフェイス | RS-232C／イーサネット | ||
| 安全規格 | VCCI classA、FCC classA、CEマーキング、CBレポート（EN62368）、UL62368-1、機械指令、RoHS、REACH | ||
| 電源仕様 | CFX本体：単相200V～240V 50/60Hz 12A以下 バキュームユニット OPT-C0249：三相200～240V 50/60Hz 30A以下（1機当たり） |
||
| 消費電力 | CFX本体：2,880W以下 | ||
| 動作環境 | 使用可能温度：5℃～35℃ / 使用可能相対湿度：35～75％Rh 精度保証温度：20℃～25℃ / 精度保証相対湿度：35～65％Rh 温度勾配：±10℃/h以下 |
||
| 外形寸法（W×D×H） | 4,050×2,150×1,500mm | 4,050×4,050×1,500mm | 4,050×5,950×1,500mm |
| 重量 | 440kg | 660kg | 880kg |
| 添付ソフトウェア | FineCut/Coat9 | ||
※ホームページに記載の仕様、デザイン、寸法などは、技術的改善等により予告なく変更する場合があります。
※ホームページに記載されている会社名、商品名は各社の商標または登録商標です。
※製品購入にあたって、設置、操作指導などを依頼される場合には、商品価格以外に別途費用が発生します。
※本製品（ソフトウェア含む）に関するお問い合わせおよびサポート、記載内容については、国内限定とさせていただきます。
※機材を末永くご利用いただくために、安心便利な「保守契約」をお勧めします。
