マニュアルピンのネジが外れてしまい、適正な焦点距離が分からなくなりました

レーザーカッターの機種・レンズごとの適正値を参考に、マニュアルピンのネジの位置を調整してください。

オートフォーカス機能が使えなくなった場合や、オートフォーカスができない素材を加工する場合、マニュアルピン(手動用高さ調整ピン)で調整をされると思います。

通常、マニュアルピンはオートフォーカスと同じ高さになるようにネジ(距離固定具)で固定をしています。
しかし、誤ってネジを緩めてしまったり、紛失してしまうと、高さの調整が正しくできなくなります。

レーザーカッターの機種と、機械に搭載されたレンズの種類によって、マニュアルピンの高さは変わります。
下記の、マニュアルピン調整方法と各レーザー加工機の高さの参考数値を元に調整してみましょう。

GCCシリーズ レーザーカッターのマニュアルピン調整方法

マニュアルピンの長さは、レーザーカッター各機種および使用しているレンズの種類(インチ)によって異なります。

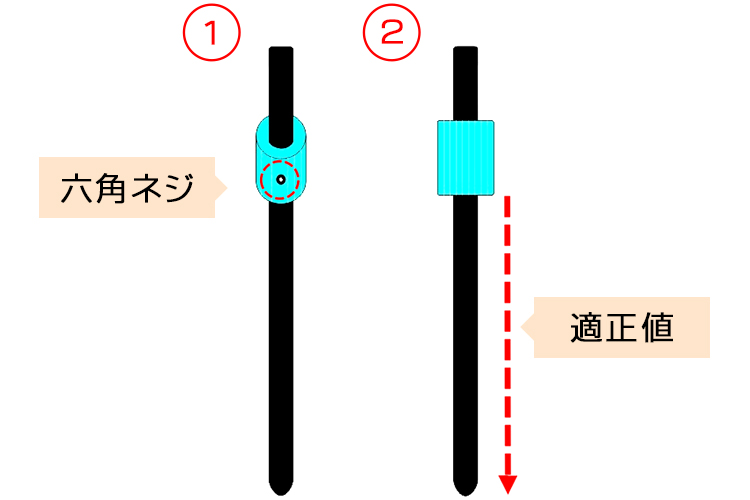

ピンの長さを調整する場合は、画像①の赤い円で囲んでいる部分、六角ネジを緩めて位置調整をしてください。
調整後は緩んでネジが落ちてしまわないように、しっかり締めてください。

画像②は、ネジ(距離固定具)の底部からピン先までの距離です。
※レーザー機種の状態(個体差)などで、カッコ内の数値に若干の誤差があります。

レーザーカッター・レーザー加工機のよくある質問:マニュアルピンのネジが外れてしまい、高さを固定する方法が分からなくなりました。

レーザーカッター GCC LaserProシリーズ S400 マニュアルピンの高さ

レーザーカッター・レーザー加工機 GCC社製 LaserProシリーズ S400

レンズ種類 距離 誤差
2.0インチ 77mm +-2mm

レーザーカッター GCC LaserProシリーズ Spirit GLS マニュアルピンの高さ

レーザーカッター・レーザー加工機 GCC社製 LaserProシリーズ SpiritGLS

レンズ種類 距離 誤差
1.5インチ 77mm +-2mm
2.0インチ 77mm +-2mm
4.0インチ 128mm +-2mm

レーザーカッター GCC LaserProシリーズ Spirit マニュアルピンの高さ

オプションをつけることで、より大きなバットなども加工できるレーザーカッター GCC社製 LaserProシリーズ SPIRIT

レンズ種類 距離 誤差
1.5インチ 77mm +-2mm
2.0インチ 77mm +-2mm
4.0インチ 128mm +-2mm

レーザーカッター GCC LaserProシリーズ MercuryⅢ マニュアルピンの高さ

レーザーカッター・レーザー加工機 GCC社製 LaserProシリーズ MercuryⅢ

レンズ種類 距離 誤差
1.5インチ 59mm +-2mm
2.0インチ 59mm +-2mm
4.0インチ 110mm +-2mm

レーザーカッター GCC LaserProシリーズ C180Ⅱ マニュアルピンの高さ

レーザーカッターの人気機種GCC社製 LaserProシリーズ C180Ⅱはアクリル5mm厚まで加工ができるので、小物やグッズ作成、木製小物へのロゴ入れ、名入れに最適です。

レンズ種類 距離 誤差
1.5インチ 77mm +-2mm
2.0インチ 77mm +-2mm
4.0インチ 128mm +-2mm

レーザーカッター GCC LaserProシリーズ VenusⅡ マニュアルピンの高さ

レーザーカッター・レーザー加工機 GCC社製 LaserProシリーズ VenusⅡ

レンズ種類 距離 誤差
1.5インチ 59mm +-2mm
2.0インチ 59mm +-2mm
4.0インチ 110mm +-2mm

レーザーカッター GCC LabelExpress マニュアルピンの高さ

ロールtoロール対応のシールラベル業界向けレーザー加工機・レーザーカッター GCC LaserProシリーズ LabelExpress(ラベルエクスプレス)

レンズ種類 距離 誤差
1.5インチ 31mm +-2mm

ご紹介した手順で解決しない場合は、カスタマーサポートまでご相談ください。
