レーザーカッター GCC LaserProシリーズ SPIRIT

UVプリントとの組み合わせに
最適なモデル

GCC LaserProシリーズSPIRIT / SPIRIT LS

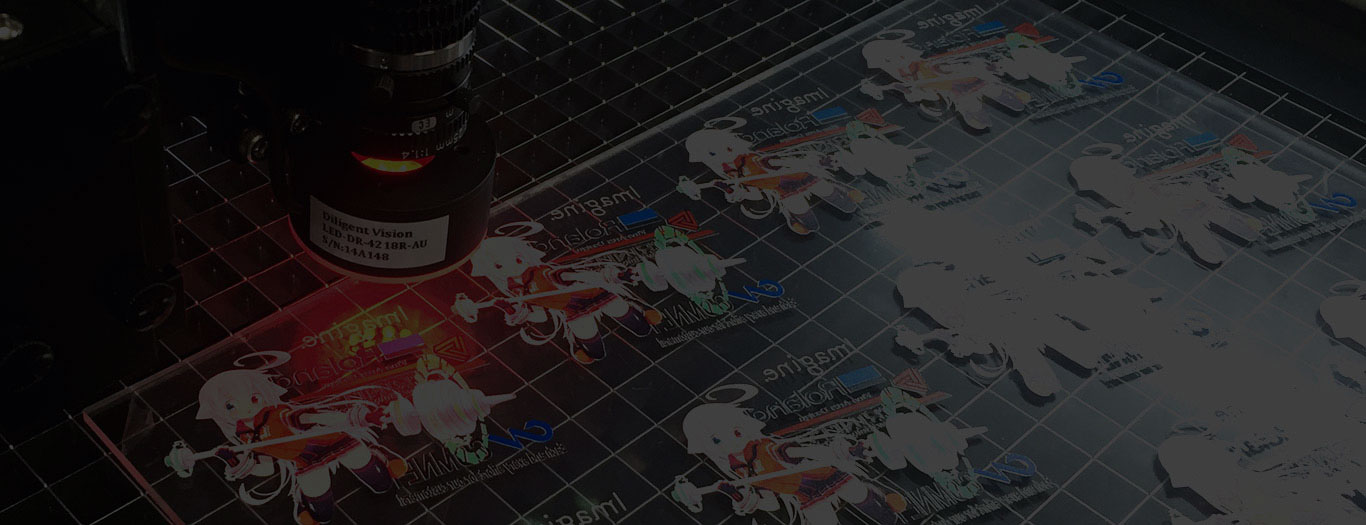

CCDカメラ(オプション)で正確な位置合わせが簡単に

3分で完了! GCC LaserProシリーズ SPIRITの
電子カタログを今すぐ無料でダウンロード

カタログ無料ダウンロード

ホーム製品・サービスGCCシリーズ > GCCシリーズ SPIRIT / SPIRIT LS

SPIRIT / SPIRIT LSの特徴

微細な加工が得意

レーザーカッター GCCシリーズ SPIRIT / SPIRIT LSの特徴:微細な加工を得意とする

SPIRIT / SPIRIT LSは、Laser Proシリーズの中でも細かなカットを得意とします。
印刷業界でレーザーカッターに求められるのは、トムソン等の抜き加工では難しい微細な紙の切抜き加工です。
紙等のカットした際に焦げの発生しやすい素材をキレイにカットするには、素早くカットすることが重要です。SPIRIT / SPIRIT LSなら入り組んだ細かなカットでも素早く加工し、焦げを軽減します。

導入を相談する ›

SPIRIT LSは、リニアレール搭載。最高速度が違います。

  • SPIRITの最高速度:1,524mm/秒
  • SPIRIT LSの最高速度:2,032mm/秒

UVプリントとの相性抜群

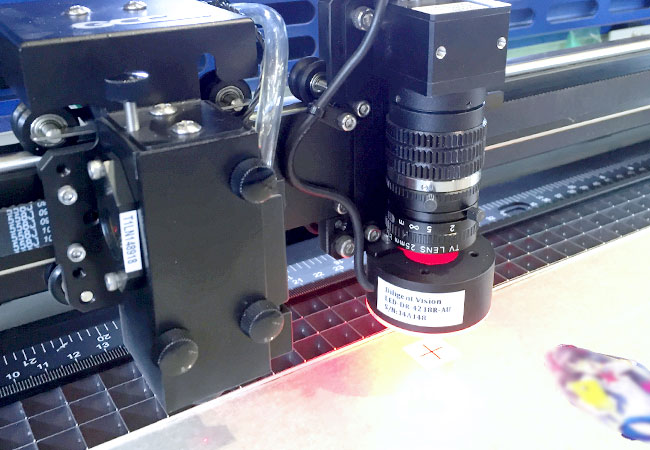

CCDカメラ(オプション)を使用すれば、印刷物との簡単位置合わせが可能です。位置、縮尺の補正を自動で行ってくれるので、UVプリントされたアクリルをカットするアクリルキーホルダー作成や、ペーパークラフトの作成等で従来の位置合わせ、データ修正の手間を省き、精度だけでなく、生産性も向上させることが可能です。
※SPIRIT LS用のCCDカメラは現在開発中です。

導入を相談する ›

レーザーカッター GCCシリーズ SPIRIT / SPIRIT LSの特徴:UVプリントとの相性抜群

3つの安心で万全サポート

機械の不具合・消耗・故障など、万が一の時のために「安心パック」をご用意しております。
レーザーの心臓部分であるレーザー発振管、一部の消耗品を3年間保証。3年以降も安心してご使用いただけるように、保守メンテナンスパックもご用意しております。

レーザー安心パックの詳細はこちら ›

そのレーザーカッター選びでホントに大丈夫?
レーザーカッターの選び方で失敗しないための
ガイドブックを無料プレゼント

レーザーカッターの選び方で失敗しないためのガイドブックを無料プレゼント
レーザーカッターの選び方で失敗しないためのガイドブックを無料プレゼント

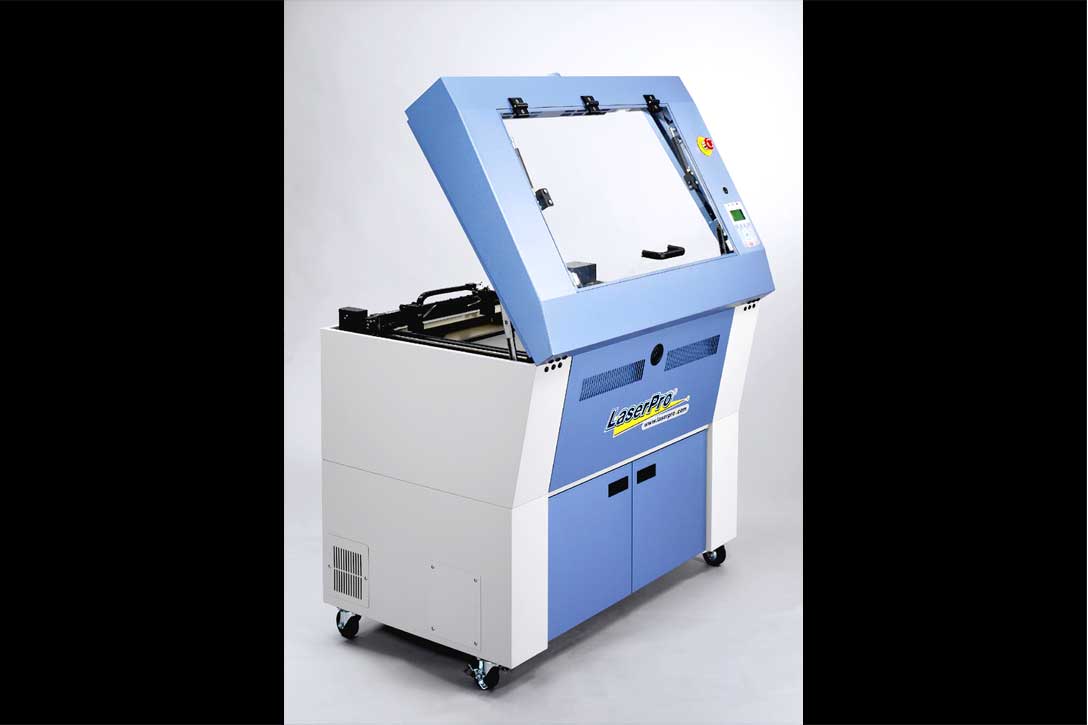

ギャラリー

SPIRIT / SPIRIT LS 製品仕様

レーザーカッター GCC LaserProシリーズ SPIRIT / SPIRIT LS 製品概要
  SPIRIT SPIRIT LS
レーザー種類 CO2レーザー
ワット数 40W 80W 100W 40W 80W
レンズ 2.0インチレンズ(1.5inch、4.0inch 使用可能)
最大駆動速度 1524mm/秒 2032mm/秒
加工エリア(W×D) 640×460mm カットのみ740×460mmに拡張可能
CCDカメラ取付時:550×440mm(CCDカメラ取付時は彫刻不可)
最大加工物挿入サイズ(W×D×H) 762×482.6×165mm (ドアオープン時:762×∞×165mm)
外形寸法(W×D×H) 1125×720×1005mm
重量 167kg 180kg 184kg 177kg 180kg
電源 単相200~240V
最大消費電力 1500W 2600W 2600W 1500W 2600W
安全レベル クラス1(欧州規格:EN60825)/クラス2(米国規格:CDRH)
ドアオープン時:クラス4(米国規格:CDRH)
推奨排気量 15m³/分 以上
GCC LaserProシリーズ 共通仕様
焦点合わせ オートフォーカス(接触センサー式)
エアーアシスト キャタピラ格納ホース式
内部メモリ 32MB
駆動方式 DCサーボコントロール
Z軸移動方式 自動制御
冷却方式 空冷(15~30℃)
スピード制御 0.1%~100% 16色の色別コントロールが可能
パワー制御 1%~100% 16色の色別コントロールが可能
解像度 125、250、300、380、500、600、760、1000、1500dpi
インターフェイス USBポートまたはイーサネット
対応OS Windows
出力ソフト CorelDRAW、Adobe Illustrator

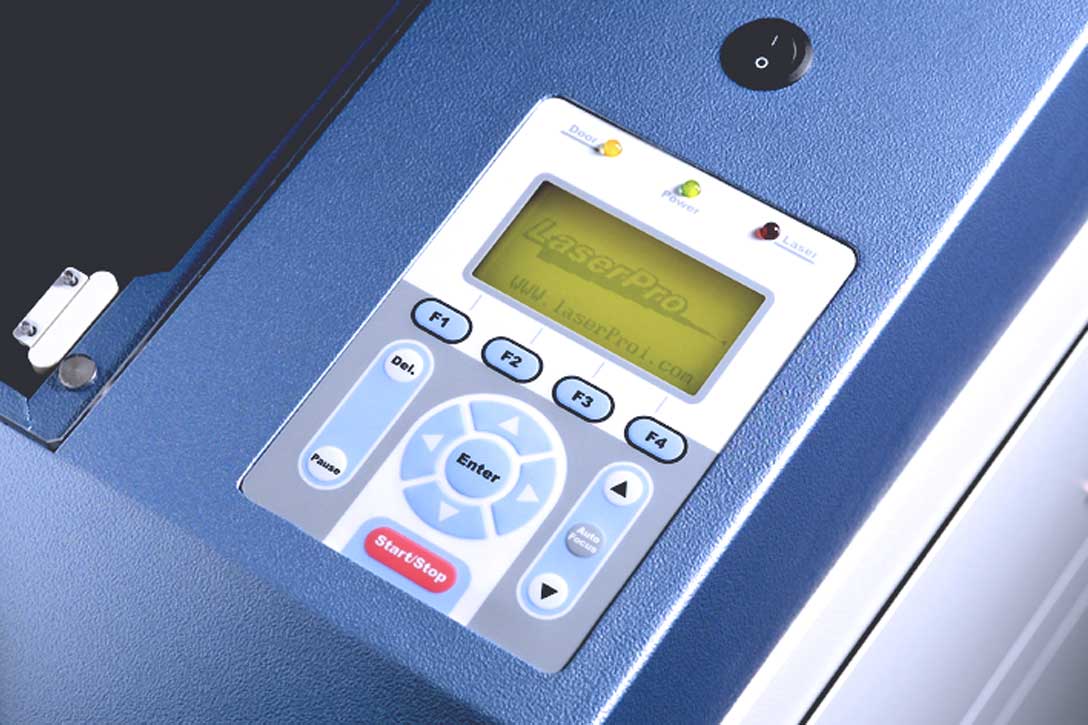

ディスプレイ グラフィック LCDディスプレイ
オプション・周辺機器
CCDカメラ 加工する素材に印刷されたマーク(トンボまたはレジストマーク)をCCDカメラで読み取り、自動で位置調整、拡大縮小、傾き補正を行い加工することが可能な機能です。
ロータリーアタッチメント 円筒形の材料に彫刻をすることが出来る装置です。
主にボトル彫刻でご使用頂いております。
ハニカムテーブル 蜂の巣状に加工されたアルミのカット用テーブルです。
材料をカットした際に発生するレーザーの反射を軽減します。
アルミグリッドテーブル ハニカムテーブルよりも強度のあるカット用のテーブルです。
材料をカットした際に発生するレーザーの反射を軽減します。
針布 細かなカットを行った際に切り取った物がハニカムテーブルの隙間に落ちない様にするためのオプションです。主に細かな生地をカットするお客様でご使用頂いております。
カッティングボックス 通常、GCC LaserProシリーズのレーザー加工機では、レーザー加工時に発生するガスは機械背面から吸気しますが、カッティングボックスを使用することで、加工盤面の下より吸気し、加工する素材へのガスの付着(汚れの要因)の軽減、ガスの排気を効率よく行うことでの発火リスクの軽減、紙、布等の吸着固定が可能です。
排気消臭装置 レーザー加工時に素材から発生する煙、ガスをフィルター、活性炭を通し消臭、排気します。
加工する材料、用途によって推奨機種が違いますので、ご相談下さい。
エアーコンプレッサー レーザーの発射ポイントに空気を送る周辺機器です。発火防止、レンズの汚れの軽減、焦げの軽減等の効果があります。コンプレッサーを使用しないと発火の可能性がありますので、必須オプションとなります。
コンプレッサーフィルター 使用環境、湿度等により圧縮した空気から水が発生する場合があり、発生した水を除去するためのオプションです。
自動消火システム 国内消火器メーカーの自動消火システムを採用。
異常温度感知した場合、自動で二酸化炭素を噴射し消火します。二酸化炭素による消火のため、機械の汚損を軽減します。
