SEIシリーズ
PAPER ONE・ORIGAMI
パッケージデータのインポートだけで誰でも簡単に
筋押しプレートが製作できる独自システム新発売
レーザー加工機 SEIシリーズ PaperOne(ペーパーワン)とクリースシステムORIGAMI(オリガミ)の特徴をご紹介しています。

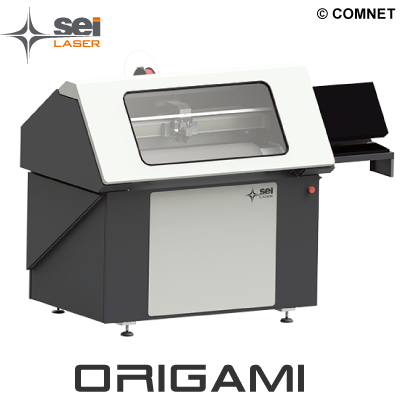

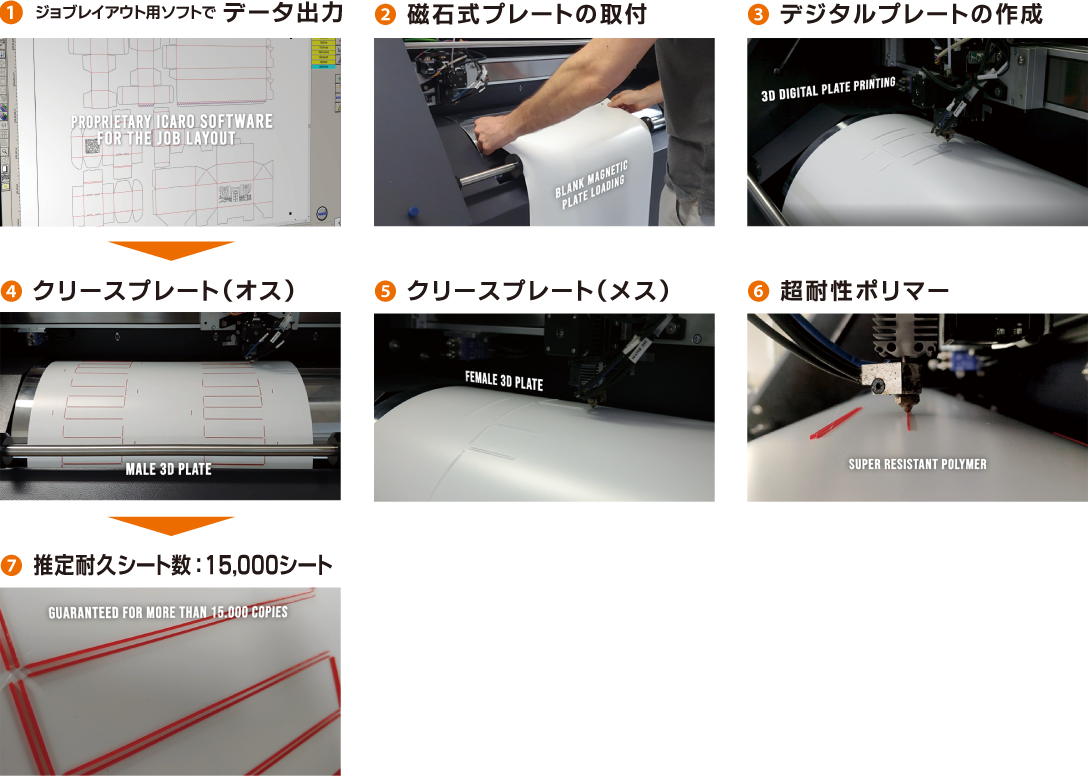

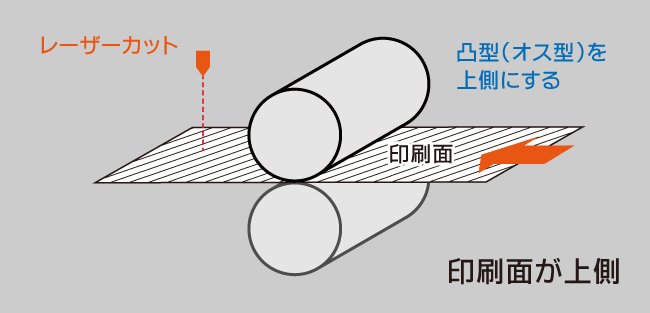

デジタルダイカットクリースシステム「ORIGAMI」は、SEI社が独自開発したシステムで、誰でも安全に簡単に筋押しプレートが製作できます。 パッケージの展開図データをインポートするだけで、専用ソフトが適切な筋押しプレートの作成方法を導くので、専門的な知識や技術を習得することなく、筋押しプレートを安定して製作することができます。
【ラインナップ】7000(B1モデル)・5000(B2モデル)・3500

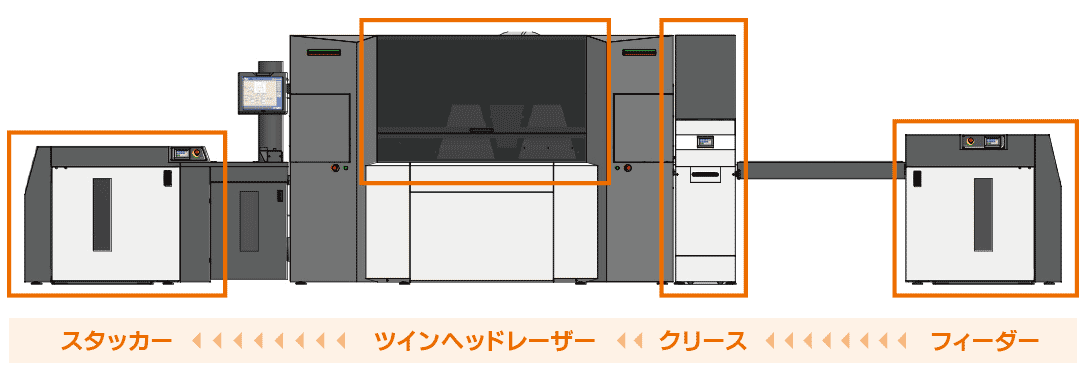

【機器構成】7000・5000

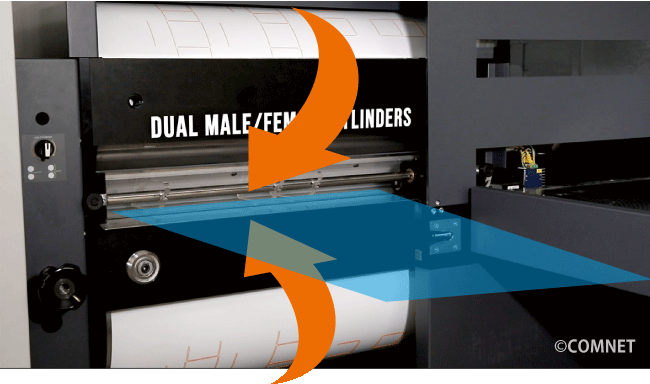

PAPER ONE 7000・5000では、SEI社が独自開発したシステムで、誰でも安全に簡単に筋押しプレートが製作できます。パッケージの展開図データをインポートするだけで、専用ソフトが適切な筋押しプレートの作成方法を導き出してくれます。専門的な知識や技術を習得することなく、筋押しプレートを安定して製作することができます。

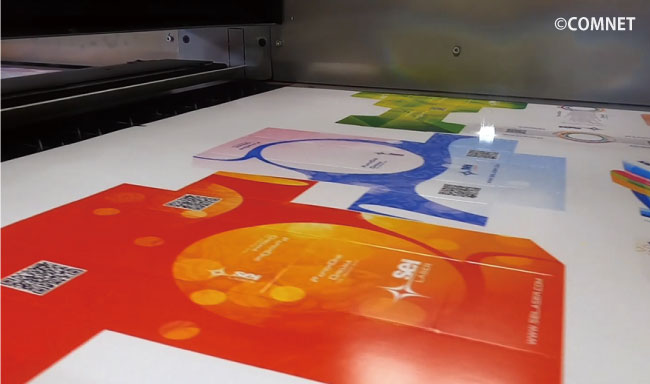

PAPER ONE 7000・5000に搭載しているレーザーヘッド「i-Scan(アイ-スキャン)」は、ガルバノ式レーザーで世界屈指の加工エリアと精度を誇ります。1つのレーザーヘッドで、加工エリア全体をカバーするので、他のツインヘッド形式のレーザー加工機のように、カットにつなぎ目が生じることはありません。
【新モデル:7000の場合】B2サイズで使用した場合、生産性が最大で1.5倍に。

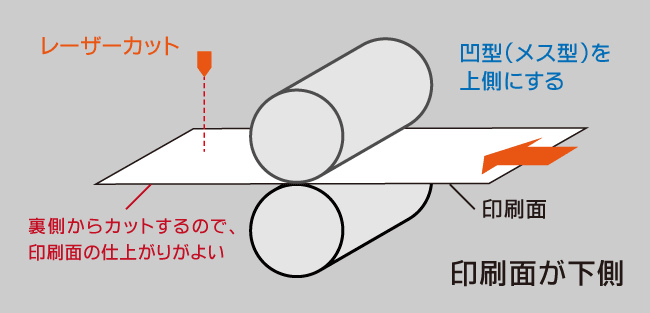

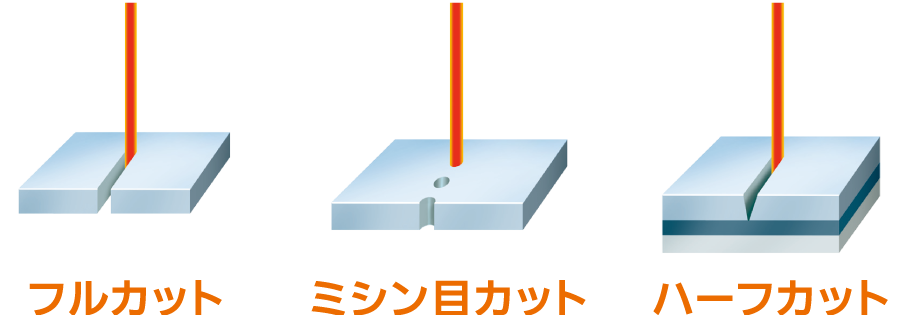

ひとつの線データで、様々なカットがレーザーで調整できます。

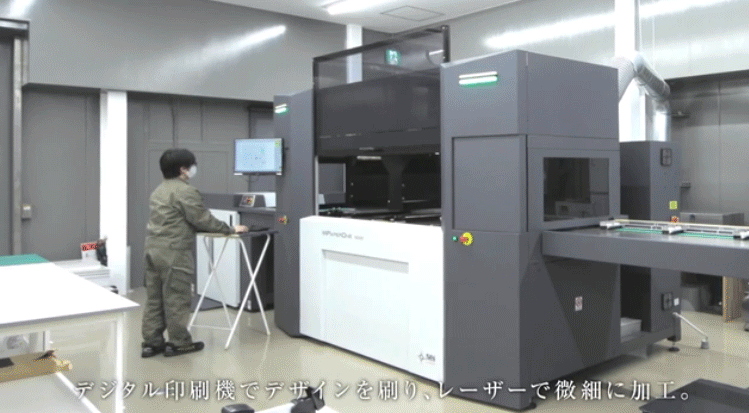

弊社のレーザー加工機 SEIシリーズ PAPER ONE(ペーパーワン)を導入されている兵庫県神戸市の株式会社総合印刷高永様が、様々な関西のオンリーワン企業を紹介している読売テレビの番組「BEAT」に出演されました。
動画はBEATのWEBサイトでご視聴いただけます。
スクリーンショット引用元:BEAT 時代の鼓動WEBサイト
モデル | 7000 | 5000 | 3500 |
---|---|---|---|
シートサイズ(mm) | 最小:500×350~最大:1120×760 | 最小:420×297~最大:750×530 | 最小:105×148~最大 :375×1050 |
シートの厚さ(mm) | 最小:0.15~最大:1以上 ※紙の種類によって変わります | 最小:0.09~最大:0.6 | |
シート形式 | 縦長 | ||
カットテクノロジー | CO2封じ切りレーザー | ||
レーザー出力(W) | 300 - 500 - 800 | 150 - 300 - 500 | |
レーザーユニット | ダブルまたはトリプル | シングルまたはダブル | シングル |
処理速度(枚/時) | 最大:2500 | ||
搬送速度(m/分) | 最大:40 | ||
レーザー加工エリア(mm) | 各ヘッド500×500 | 350×1050 | |
位置決め方式 | シート端面、印刷マーク | ||
コンプライアンス | CE準拠 | ||
セット可能高さ(mm) | 最大:800 | 最大:180 | |
給紙システム | パレットまたは手動 | パレット800×600×115または木製テーブル | 自動給紙 |
筋押しツール | マグネットフレキシブルプレート | 1または2本の筋押し |
本体情報 | |||
電源 | 単相230V、50/60 HZ | ||
---|---|---|---|
消費電力 | 500W | ||
寸法(mm) | L:2166、W:1191、H:1497 | ||
重量(kg) | 560 | ||
製作技術 | 多層熱可塑性ポリマー | ||
X,Y,Z,E軸モーター | 4軸補間(2個のブラッシュレスモーターと2個のステップモーター) | ||
軸運動方法 | ロータリー | ||
エンコーダー分解能(mm) | X:7.63×10-6 | Y:7.63×10-6 | Z:1.95 ×10-5 |
精度と繰り返し精度(mm) | X:0.05 | Y:0.05 | Z:0.02 |
プレート | ||
プレートサイズ | B1+:760×1120mm | B2:500×707mm |
---|---|---|
クリース形状 | 独自仕様アルゴリズム | |
プレート台 | 独自仕様フレキシブル磁石プレート | |
クリーシング | ポリマーマトリックス | |
製造技術 | 独自仕様アルゴリズム | |
オス・メス罫線の寸法 | 独自仕様アルゴリズム |
ソフト・ハード制御 | |
制御 | PC |
---|---|
動作環境 | Windows 10 |
制御ソフト | 独自仕様ソフトIcaro CUT |
モーション | 独自仕様電子基板による3軸補間制御(イーサキャットフィールドバス) |
診断方法 | 独自仕様診断と遠距離操作 |
