レーザー加工機 SEI DRAGON

CCDカメラ搭載で印刷との
見当合せができるレーザー加工機

SEIシリーズ
DRAGON

シルク・UV印刷での作業工程の
大幅な短縮が可能に

ホーム ＞ 製品・サービス ＞ 世界No.1のレーザー加工機SEIシリーズ ＞ SEIシリーズ DRAGON

レーザー加工機 SEIシリーズ DRAGONの特長

CCDカメラ搭載で印刷との見当合せバッチリ

レーザー加工機 SEIシリーズ DRAGON

印刷されたデータに沿ってカットが可能

CCDカメラ付きで見当合わせも難なくでき、心配していたコゲも全く気になりません！
サンプル作成、小ロット品作成にとどまらず、木製品やアクリル製品の加工もできるので、 受注できる案件の間口が広がります。

作業工程を大幅に短縮

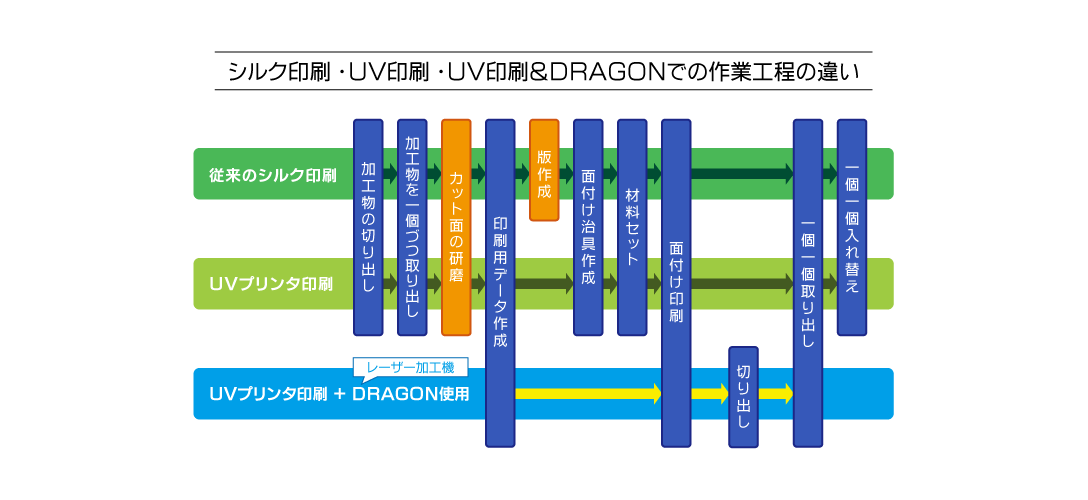

シルク印刷・UV印刷・UV印刷＆DRAGONでの作業工程の違いをフローで解説

作業工程を大幅に短縮

導入を相談する ›

位置合わせ簡単！CCDカメラ搭載レーザー

まずはお気軽にご相談ください

製品のご導入をお考えの方に専門のスタッフが全力でサポートいたします。

製品仕様

レーザー加工機 SEIシリーズ DRAGON
本体情報
ワークエリア 700×500mm
Z軸作動距離範囲 30mm
最大材料サイズ 740mm(PanelOpen:750mm) × 540mm
最大材料重量 40kg/m2
最大加工材料高さ 25mm
外形寸法（W×L×H） 1250×1000×1200mm
機械高 1150mm
機械本体重量（発振管を除く） 290kg


レーザーユニット
種別 シールドタイプCo2レーザー
レーザーパワー 30W、150W
フォーカスレンズ 1.5インチ、2インチ、3インチ
冷却方式 空冷（30W）、水冷（150W）
安全基準 クラス1(Open時クラス4）
機械性能
X-Y最大速度 2000mm/s（彫刻時） 1200mm/s（カット時）
X-Y最大加速度 4G（彫刻時） 2G（カット時）
繰返し精度 ±0.05mm
X-Y-Z軸分解度 0.002mm
画像解像度 最高1200dpi
動作可能温度範囲 10～35℃
動作可能湿度範囲 10～85%、RH max、結露無き事
周辺機器条件
PCインターフェース LAN Ethernet10/100Mbit/s Wi-Fi802 11b2.4Ghz
Windows XP/7（32bit/64bit）（本体に含まれません）
電源仕様 単相220V±10%
消費電力 1.2Kw～2.4Kw
オプション
CCDカメラ 印刷されたトンボデータをカメラで読み取って位置合わせして加工

レーザー加工機の使用上の注意事項はこちら ›
