レーザー加工機 SEI MERCURY 609

最高精度を誇る
XYテーブル型レーザー加工機の最高峰

レーザー加工機 SEIシリーズ MERCURY 609

薄い素材を最大スピードで加工できる、世界最速を誇るXYレーザー!ダブルテーブルにより効率よく量産加工。

レーザー加工機SEIシリーズのお役立ち情報・最新情報を公開中!

最新情報を見る

ホーム製品・サービスレーザー加工機 SEIシリーズ > SEIシリーズ MERCURY 609

レーザー加工機 SEIシリーズ MERCURY609の特長

最高精度を誇るレーザー加工機の最高峰

究極のXYレーザー

SEI XYシリーズ MERCURY 609(マーキュリー609)は、ヨーロッパ市場No.1のSEI社が誇る、XYテーブル型レーザー加工機の最高峰です。
カット品質向上の為の様々なコントロールが可能でありながら、切断加工のみならず、彫刻作業も高速で行える、まさに究極のXYレーザー加工機です。

自動搬送装置との連携など、様々なカスタマイズにも対応しておりますので、お客様毎のニーズに合わせてより一層、生産性・品質向上のお役に立つことでしょう。

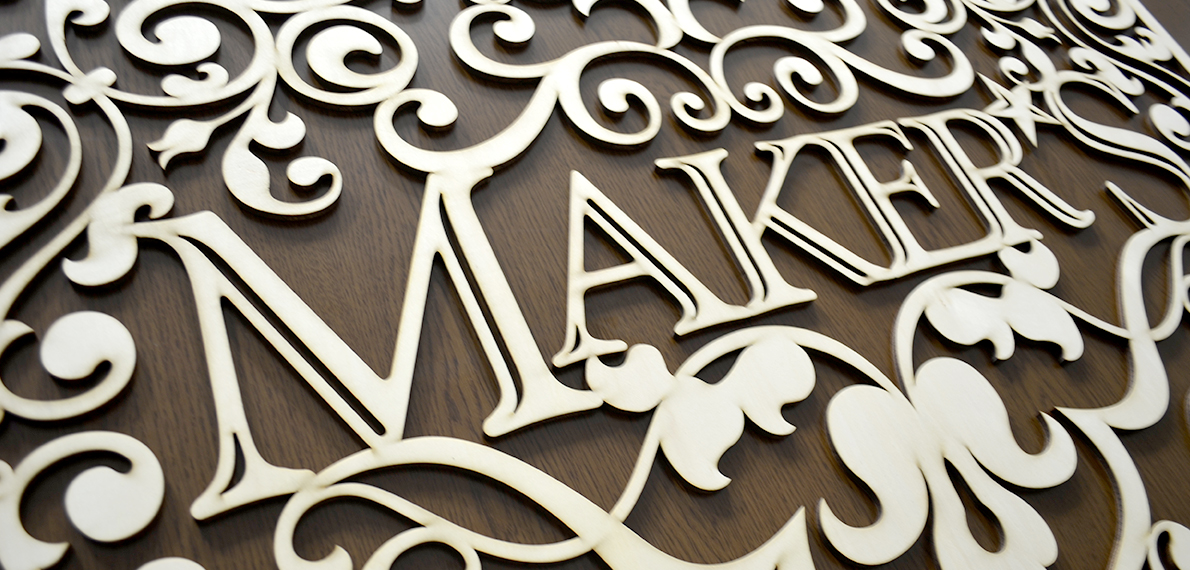

最大2000×3000mm 大サイズな彫刻&カット

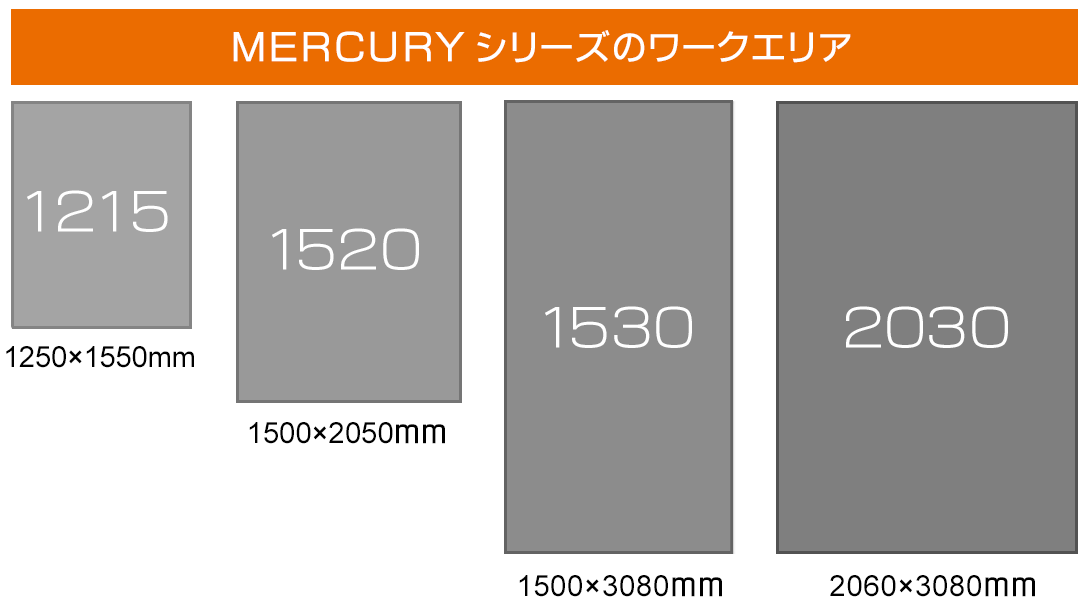

SEI XYシリーズ「MERCURY 609」のワーキングエリアは、1250×1550mm、1500×2050mm、1500×3080mm、2060×3080mmの4タイプで、ご用途に合わせてお選びいただけます。また、レーザーパワーは150Wから1Kwまでをラインナップ。高性能で強靭なリニアモーターと高度なコントロール技術で、距離精度±0.05mm(1mあたり)のクラス最高精度を誇ります。

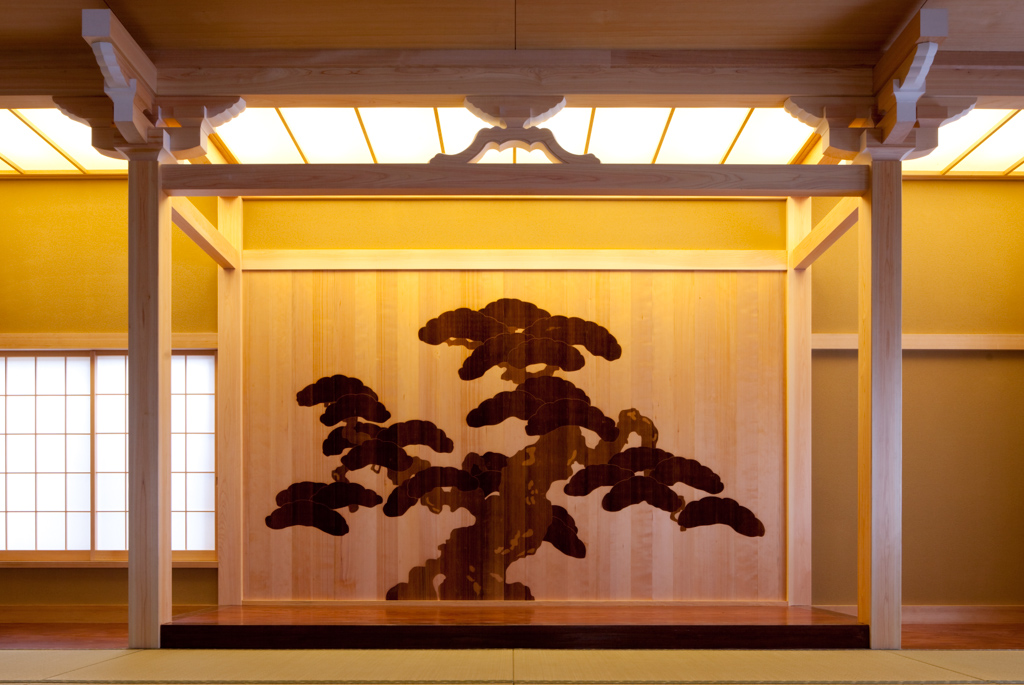

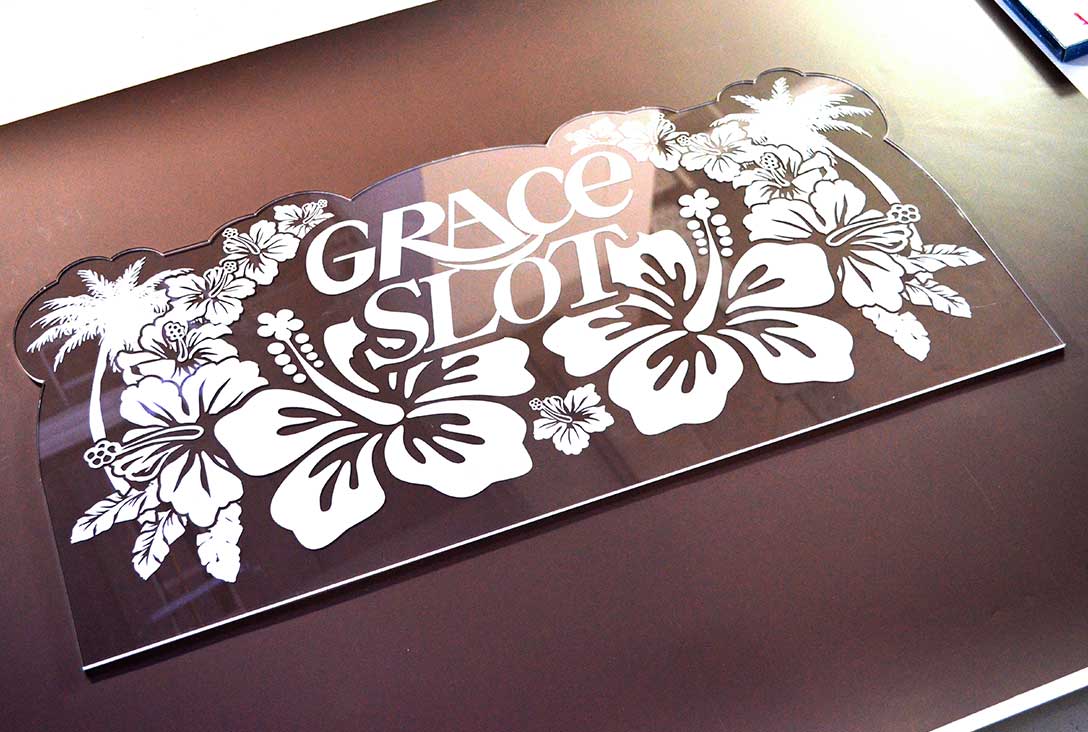

大判素材へのアクリル彫刻
高性能で強靭なリニアモーターと高度なコントロール技術でクラス最高精度

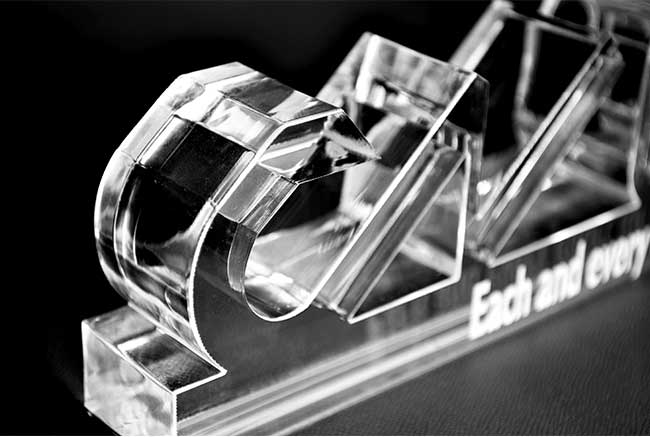

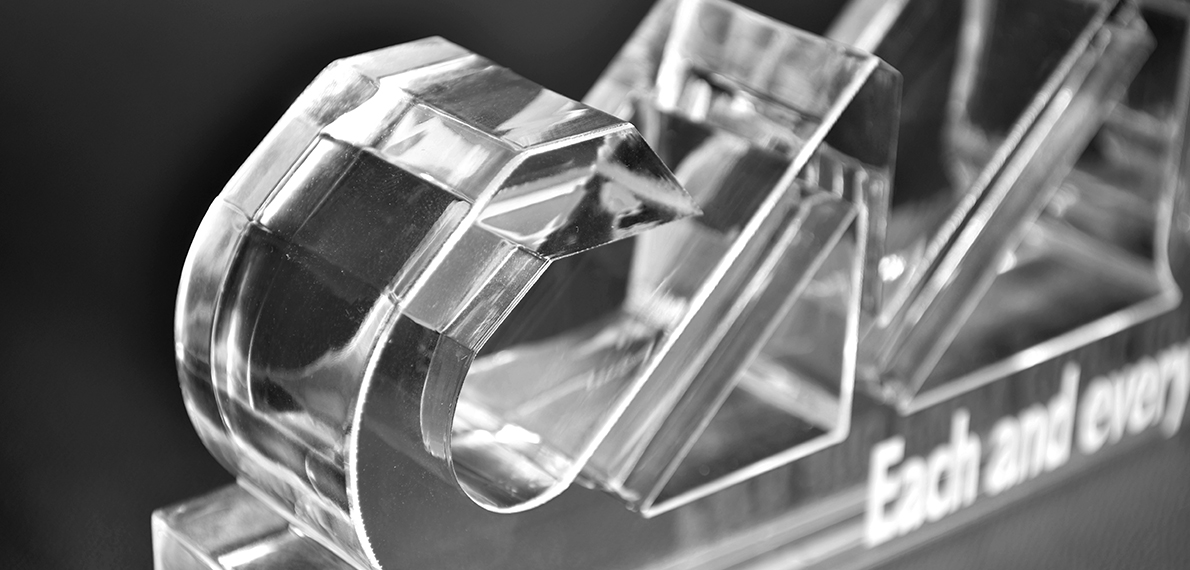

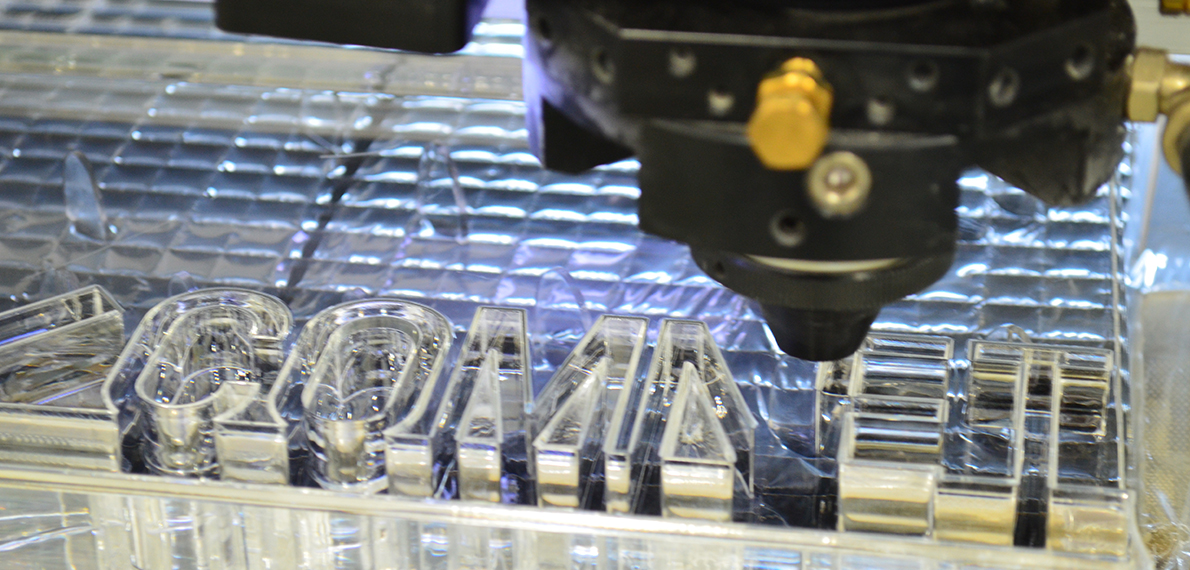

最大30mm厚のアクリルをクリアカット

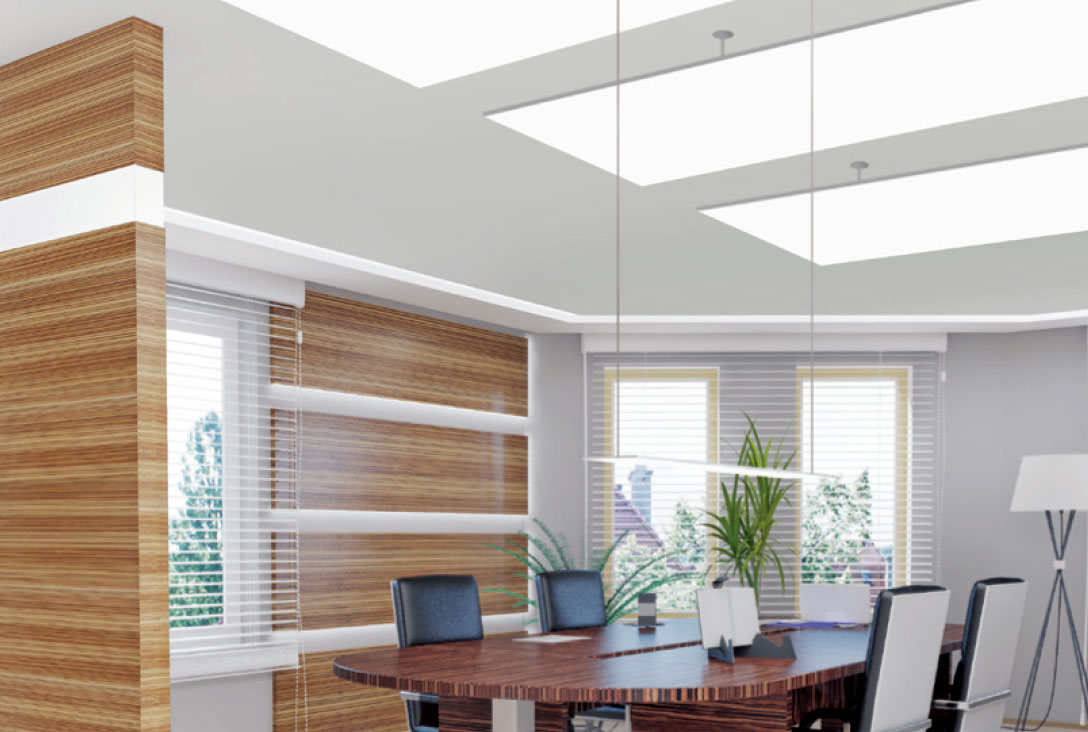

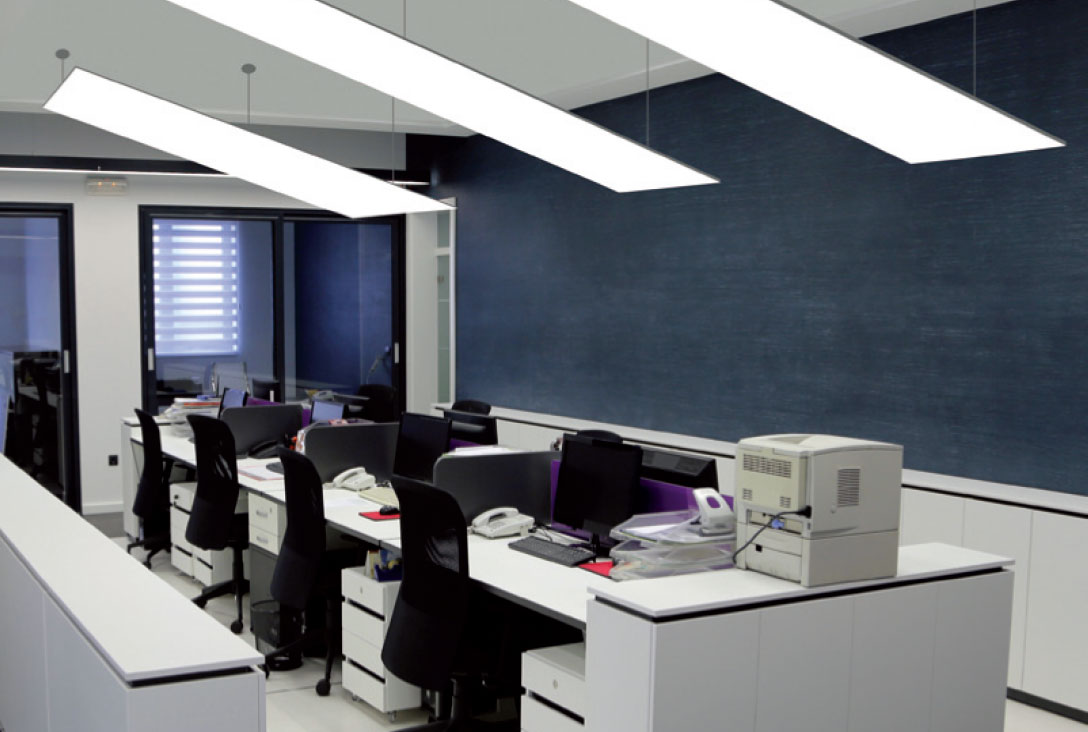

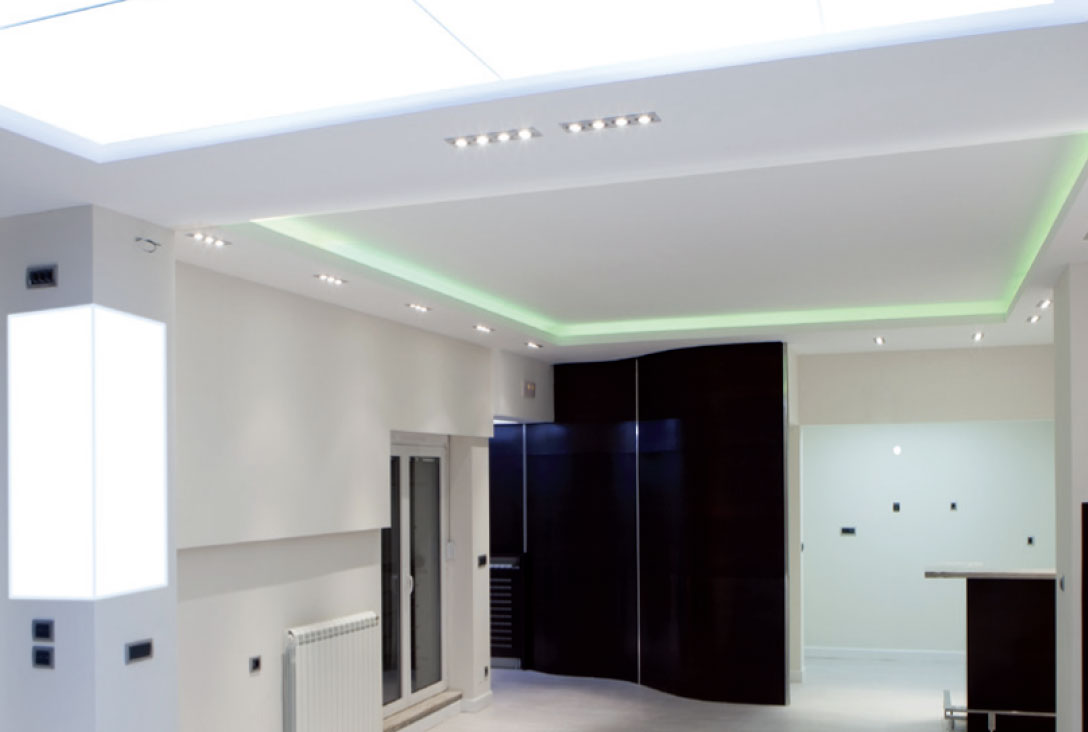

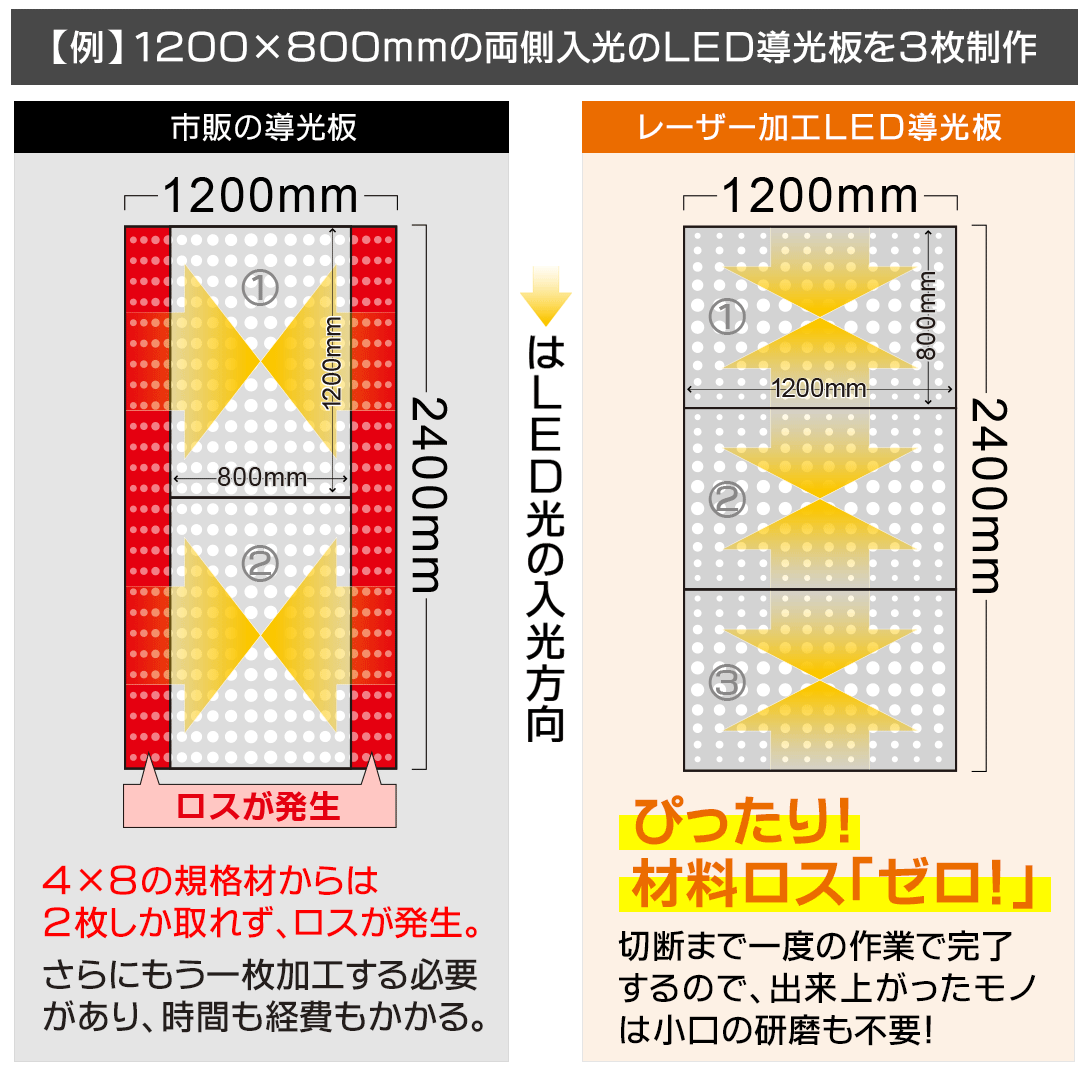

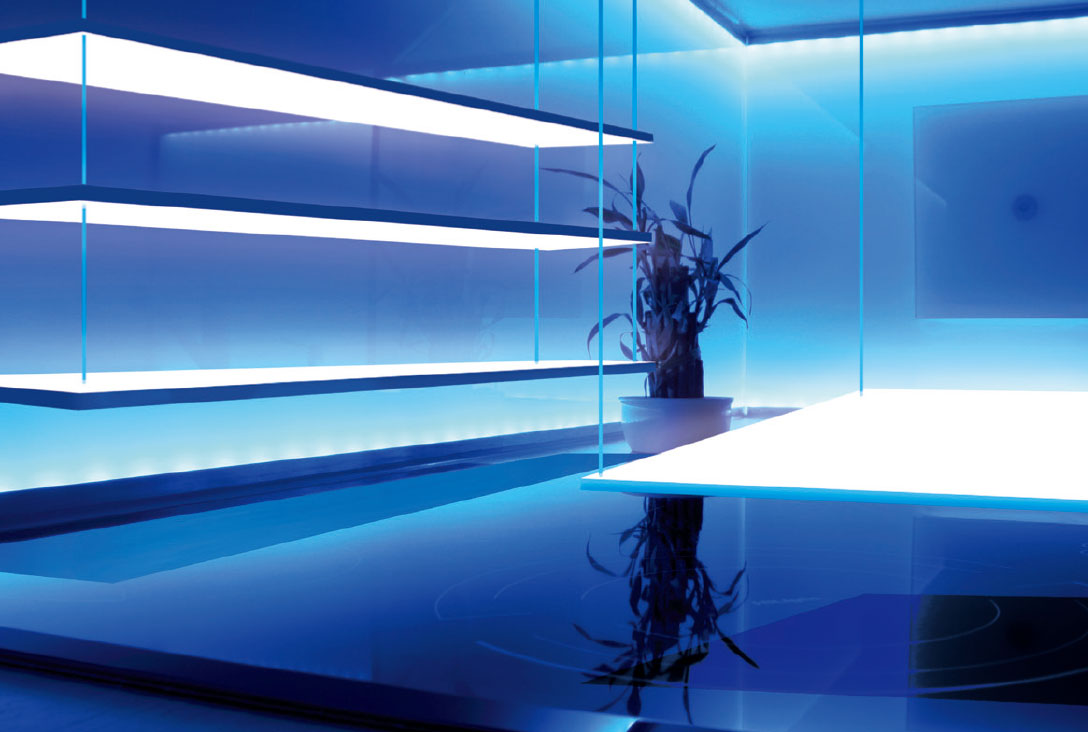

LEDレーザー導光板の内製化 必要な時に必要な分だけ

レーザー加工LED導光板は、市販のアクリル板に「オリジナルパターン(※特許取得)」をエッチングするだけで制作できます。ですので、必要な時に必要な分だけ制作可能です。あまった材料は、そのまま通常のアクリル製品制作に使用できますので、材料の保管や管理も気にすることはありません。

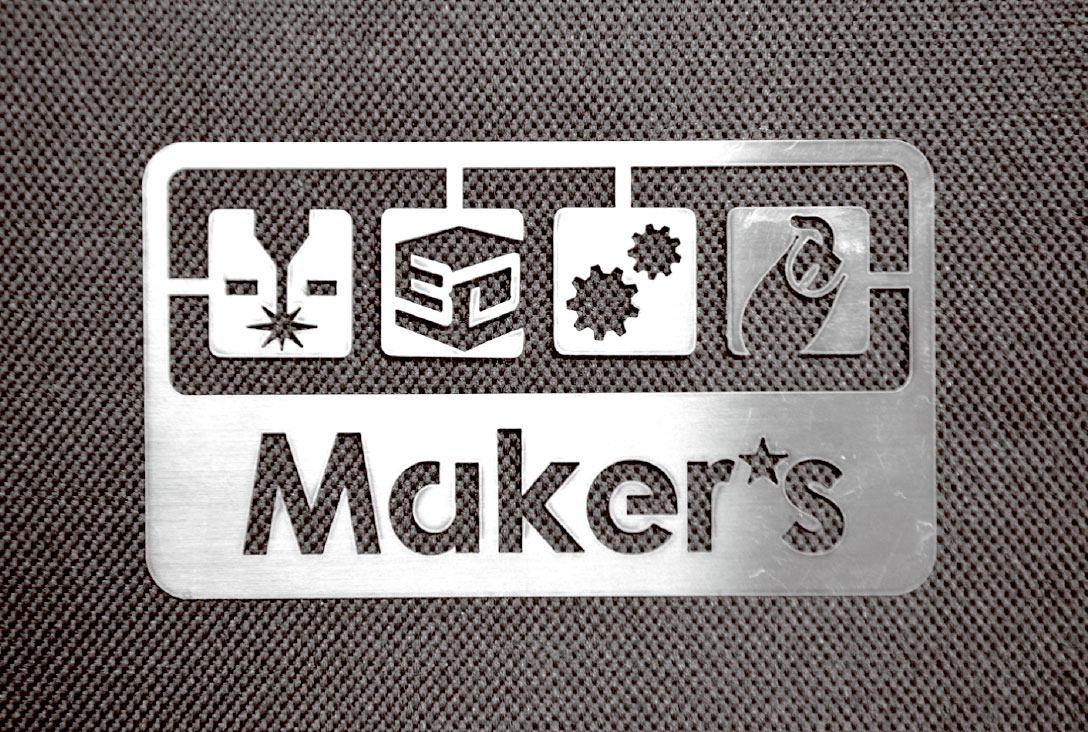

ギャラリー

製品仕様・オプション

レーザー加工機 SEIシリーズ MERCURY 609 製品仕様
本体情報
モデル 1215 1520 1530 2030
ワークエリア 1250×1550mm 1500×2050mm 1500×3080mm 2060×3080mm
Z軸作動距離範囲 70mm
最大材料サイズ 1360×1550mm 1660×2200mm 1660×3200mm 2200×3200mm
最大材料重量 50kg/m2
材料最大厚み 50mmまで
外形寸法(W×L×H) 2140×2750×1486mm 2395×3536×1500mm 2395×4585×1500mm 3010×4585×1500mm
最大設置面積 機械外形寸法+各1500mm
機械本体重量(発振管を除く) 1650kg 2150kg 2500kg 3000kg
レーザーユニット
種別 シールドタイプCo2レーザー
レーザーパワー 150W~1000W
フォーカスレンズ 3.75インチ、5インチ、7.5インチ
安全基準 クラス1またはクラス4
機械性能
X-Y最大速度 3000mm/s(彫刻時)
X-Y最大加速度 2G(カット時) 3G(彫刻時)
距離精度 全ての位置にて±0.05mm(1mあたり)
X-Y-Z軸分解度 0.001mm
ラスター解像度 最高1200dpi
動作可能温度範囲 10~40℃
動作可能湿度範囲 10~85%、RH max、結露無き事
周辺機器条件
PCインターフェース LAN Ethernet10/100Mbit/s Wi-Fi802 11b2.4Ghz
Windows 98/2000/XP/7(32bit/64bit)(本体に含まれません)
電源仕様 3相200V
オプション
CCDカメラ 印刷されたトンボデータをカメラで読み取って位置合わせして加工
スライドテーブル 便利なスライド式の引き出しテーブル
ICARO BLU 100%SEIレーザー社で自社開発したLED導光板を加工する多機能ソフトウェア
コンベアテーブル 方向転換や荷造台および作業台に最適
スライドコンベアテーブル 方向転換できる便利なスライド式の引き出しテーブル
