レーザー加工機の電源を入れた後に行われる「初期動作」

レーザー加工機の電源を入れてしばらくすると、レーザーヘッドがゆっくりと加工テーブルの周囲に沿って動きます。これを「初期動作」と言います。

電源を入れてすぐにヘッドに触れようとしたり、材料を設置したりすると、初期動作中のレーザーヘッドと接触してしまい、故障や怪我をする恐れがあります。
初期動作が終わるのを待ってから、作業を開始しましょう。

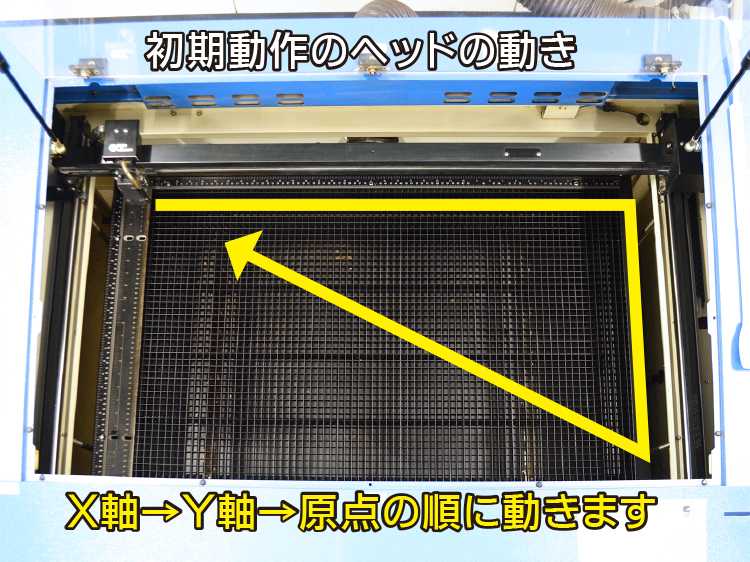

コムネットのGCC社製レーザーカッターの初期動作はX軸、Y軸を通り、加工テーブルを周回します。

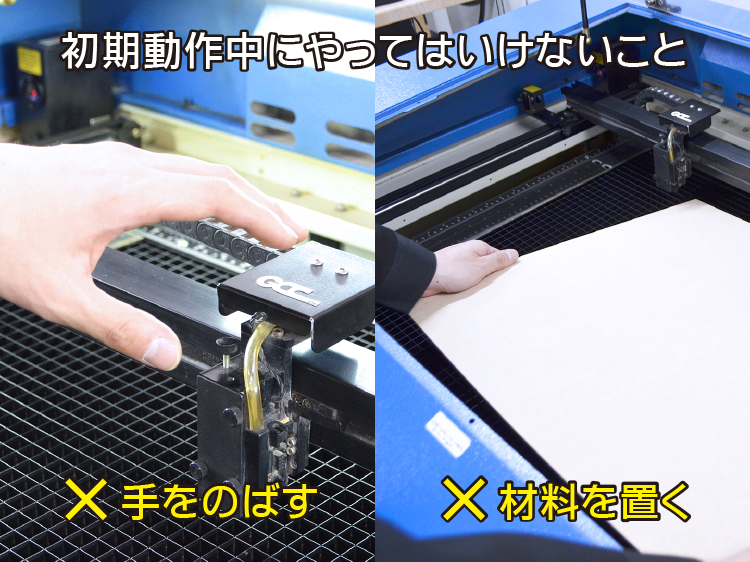

コムネットのGCC社製レーザーカッターの初期動作中に、ヘッドに触れる、材料を設置などしてしまうと故障を招く原因になります。

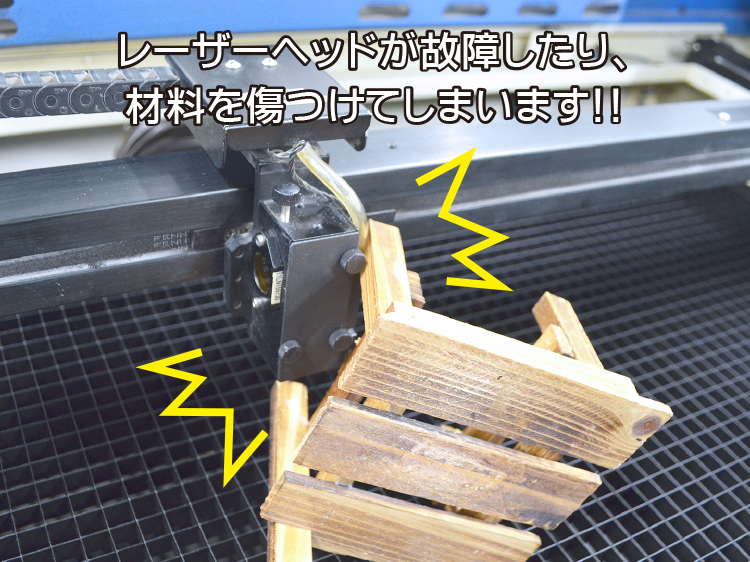

加工テーブルに材料や治具を置いたまま電源を入れると…

加工テーブルの上に材料や治具などが置かれている状態で電源を入れる場合も注意が必要です。

初期動作時にレーザーヘッドが接触して、ヘッドやオートフォーカスピンが破損したり、レーザーが出なくなってしまったり、材料を傷つけてしまうといった恐れがあります。
電源を入れる前に、ヘッドが接触する高さのものが加工テーブルに置かれてないか、チェックするようにしましょう。

レーザーカッター・レーザー加工機の加工テーブルの調整を誤り、材料を傷つける、機械を故障させてしまうのを回避するために、テーブルの位置を低くすることをおすすめします。

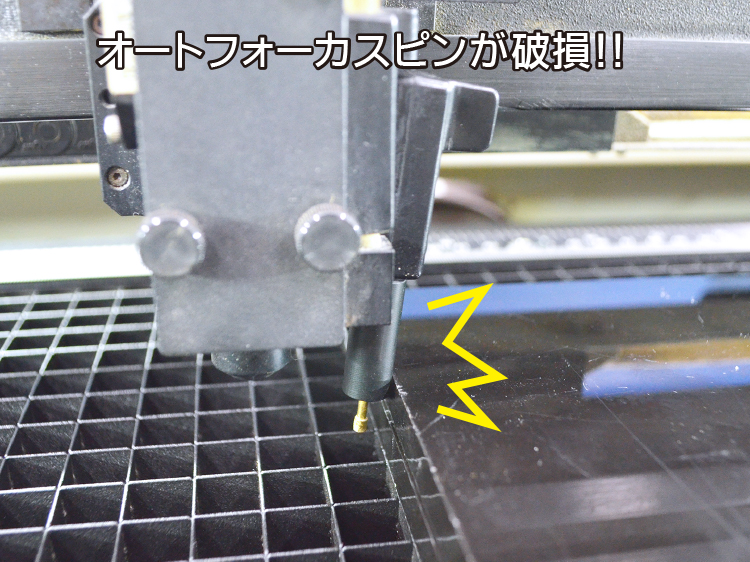

コムネットのGCC社製レーザーカッターは、加工テーブルの調整ミスにより、オートフォーカスピンの破損、置いた材料とレーザーヘッドによる接触が原因で故障した事例があります。

初期動作の前に、加工テーブルを任意の高さまで下げる方法

レーザー加工機の電源を入れた後、初期動作の前に加工テーブルを任意の高さだけ下がるように設定することができます。

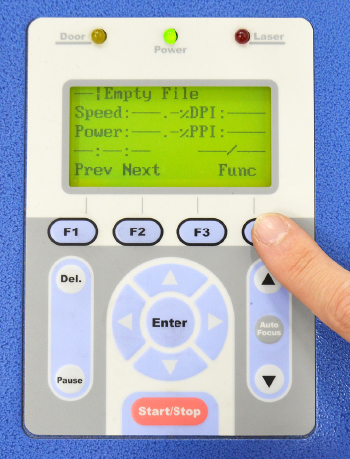

1.F4(Func)を選択する

コムネットのGCC社製レーザーカッター・レーザー加工機の初期動作中に起こる、加工テーブルとオートフォーカスピンの接触破損、材料や治具とレーザーヘッドが接触故障しないための位置調整方法 電源を入れて、待機画面になるのを待ってから押しましょう。

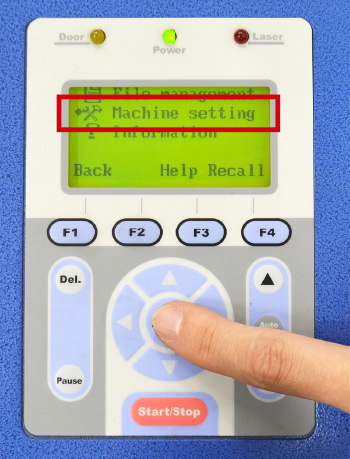

2.「machine setting」を選択する

コムネットのGCC社製レーザーカッター・レーザー加工機の加工テーブルを任意の高さまで下げる方法:「machine setting」を押す。 十字キーでカーソルを移動させて、「Enter」ボタンで選択します。

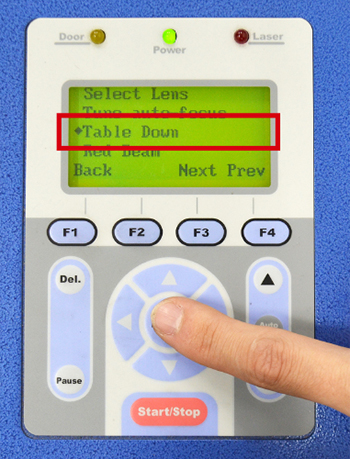

3.「Table down」を選択する

コムネットのGCC社製レーザーカッター・レーザー加工機の加工テーブルを任意の高さまで下げる方法:「Table down」を押す。 「2」と同様に、カーソルで項目を移動させて、選択します。

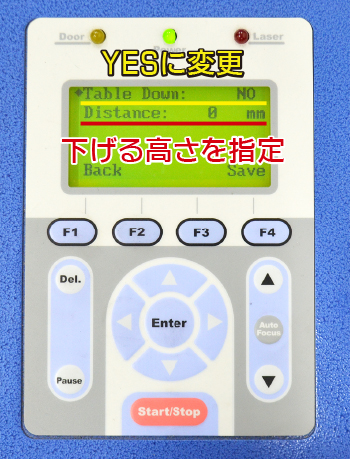

4.設定を「YES」にして下げる高さを指定

コムネットのGCC社製レーザーカッター・レーザー加工機の加工テーブルを任意の高さまで下げる方法:「Distance」で高さの数値を入力する。 「Table Down」をYESに設定して、「Distance」へ高さを入力します。

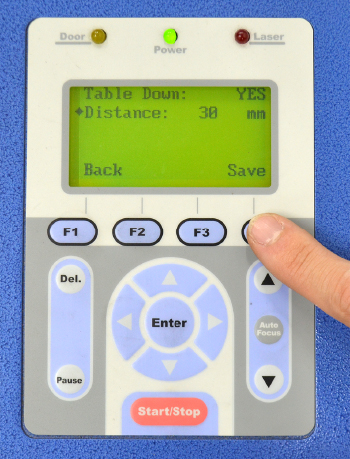

5.F4(Save)を選択する

コムネットのGCC社製レーザーカッター・レーザー加工機の加工テーブルを任意の高さまで下げる方法:高さを設定した内容を保存し、再起動させると設定した内容が反映します。 保存後、機械を再起動させると、設定した内容が反映されます。

加工テーブルを下げる設定のメリット・デメリット

メリット
初期動作時、レーザーヘッドが材料や治具に接触する恐れを未然に防ぐことができます。
加工する素材が頻繁に変わる(多品種を加工する)お客様に適しています。

デメリット
初期動作にかかる時間が、テーブルが下がる分、長くなります。
テーブルが下がるので、都度オートフォーカスで焦点距離を合わせる必要があります。
※薄い素材(紙や革など)だけを加工される方は、初期動作時にヘッドが材料にあたるリスクが低いので、設定するメリットは小さいです。

会報誌「コムネットニュースレター vol.57」をデジタル化したブログ記事はこちら

※こちらの2019年5月9日(木)にお客様に紙面でお届けした会報誌「コムネットニュースレター」vol.57(2019年5月号)に収録しているコンテンツを、デジタル化してバックナンバーとしてブログ記事へ掲載しております。
