レーザーカッターのミラーとレンズはどこを清掃すればいいですか?

ミラーとレンズは取り外して清掃ができますが、最後戻すときに間違えないよう写真をあらかじめ撮ってください。

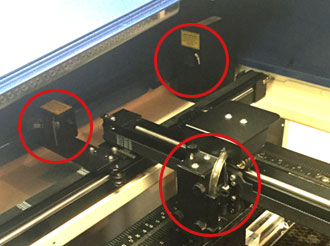

機械の左奥を撮影したものです。
赤丸の箇所にレンズ及びミラーがあります。



ヘッド内部に、第4ミラーとレンズが1枚ずつあります。

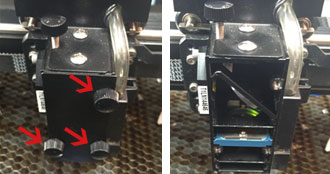

ヘッド手前の3つのネジを外すとフタが外せます。
※ミラーレンズの挿入箇所を間違えないように、取り外す前に写真などを残してください。

 ヘッド上部に垂直に刺さっているネジを緩めると、斜めに挿入されている第4ミラーを手前に引き出せます。
戻す際は、上下の向きがありますので、ご注意ください。(ネジの跡が上にくる向き) 外す時に緩めた垂直のネジを、軽く締めて第4ミラーを固定してください。



レンズは手前に引くと外せます。
戻す際は、挿入する位置・裏表・前後を間違えると挿入できません。 スムーズに挿入できない場合は、無理やり挿入せず、間違いがないか確認してください。

 ヘッドの左側面に防塵レンズがある機種は、防塵レンズも清掃してください。
外さずに拭いていただいて構いません。



次に、ヘッドの左端にある第3ミラーを外します。 第3ミラーの裏側にいくつかネジがありますが、手でつまめるネジが1つ(機種により2つ)あるので緩めてください。
第3ミラーが外せます。 戻す時は同じようにネジを軽く締めて第3ミラーを固定してください。

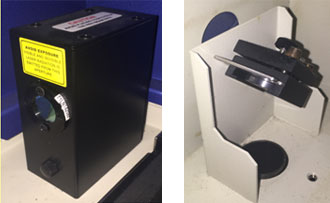

次に、左奥にある防塵レンズを清掃します。(防塵レンズの無い機種は、カバーを外して中にある第2ミラーを清掃してください)
カバーについている防塵レンズを清掃してください。取り外さなくても大丈夫です。
パワーの劣化が激しい場合は、カバーを外して中にある第2ミラーも清掃してください。(機種によってはカバーを外す際に防塵レンズの取り外しが必要です)
