レーザー加工機・レーザーカッターの加工データを作成・編集する時に広く使用されているグラフィックソフト「CorelDRAW(コーレルドロー)」の便利な使い方をご紹介します。





不要なデータを簡単に削除する方法(仮想セグメントの削除)

CorelDRAW(コーレルドロー)で、カットデータを作成・編集する時に、ラインの中間部分を削除したり、データの一部分を削除したい時に便利な機能です。

2つの活用例をご紹介しましょう。



はみ出したライン・図形の一部を削除する。

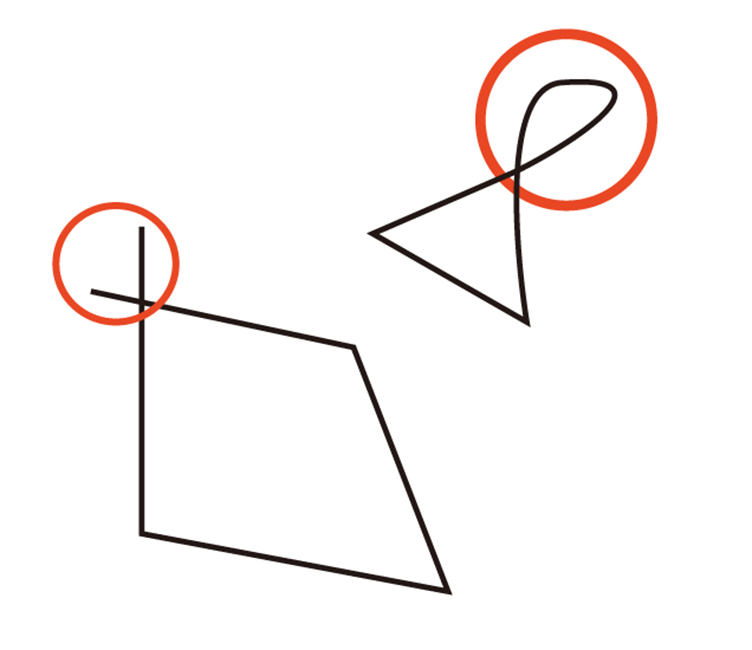

下図の赤丸部分のラインを削除したい場合

グラフィックソフト「CorelDRAW(コーレルドロー)」ではみ出したライン・図形データの一部分を削除したいときに役立つ便利機能のご紹介。

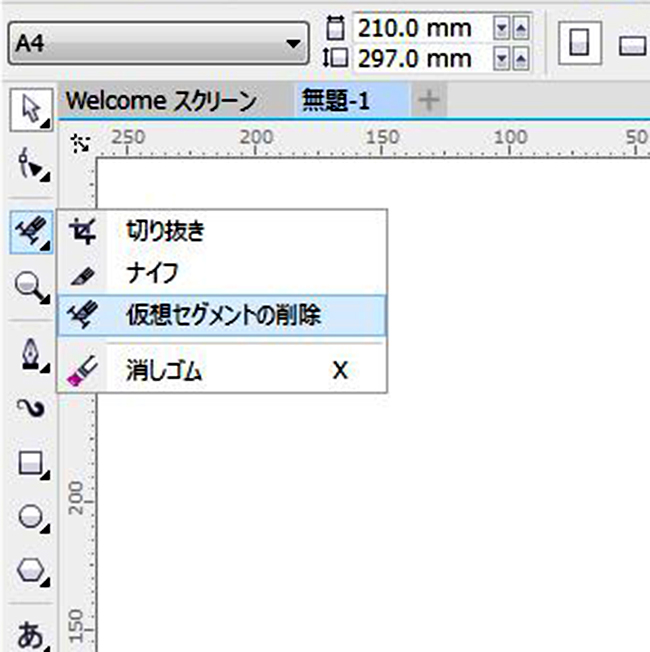

1.「仮想セグメントの削除」ツールを選択します。

グラフィックソフト「CorelDRAW(コーレルドロー)」ではみ出したラインを削除する。手順1、「仮想セグメントの削除」ツールを選択する。

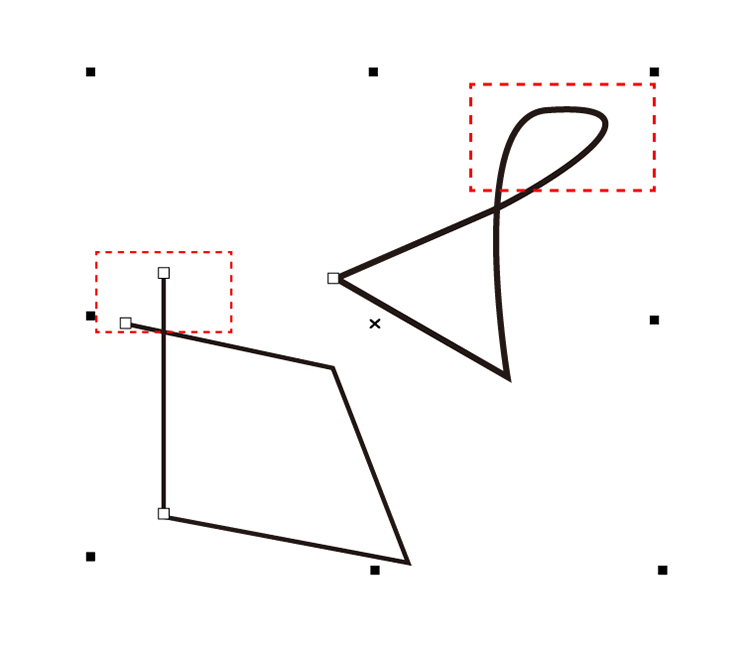

2.削除したいラインをドラッグで囲むように選択します。

この時、ラインが交差している部分を選択しないように注意してください。

グラフィックソフト「CorelDRAW(コーレルドロー)」ではみ出したラインを削除する。手順2、「仮想セグメントの削除」ツールを選択し、削除したいラインをドラッグで囲む。

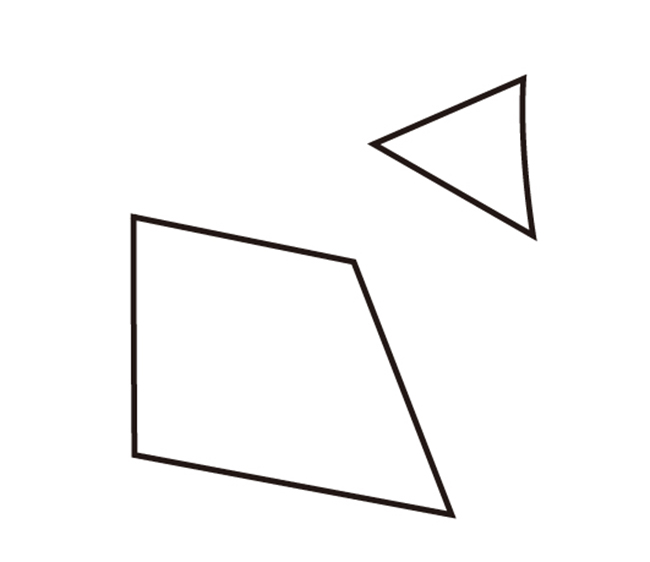

3.ドラッグしてマウスを離すと、選択したラインが自動的に削除されます。

グラフィックソフト「CorelDRAW(コーレルドロー)」ではみ出したラインを削除する。手順3、「仮想セグメントの削除」ツールを選択し、削除したいラインをドラッグで囲んだ後、選択したラインが自動的に削除したい部分を 消してくれます。



ラインの中間部分を削除する。

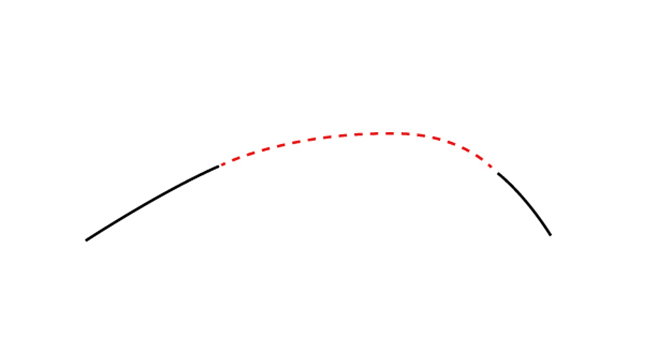

次は、下図のようなラインデータの中間部分を削除する場合

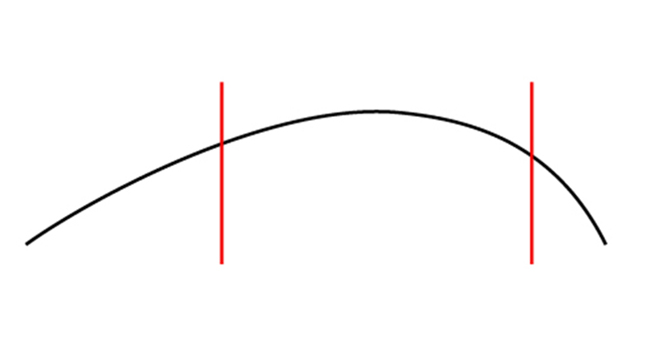

1.削除したい部分に仮のラインデータを作成します。

※「仮想セグメントの削除」ツールは、交差する点を基準に削除するため、交差する点を作成するために仮のデータを作成します。

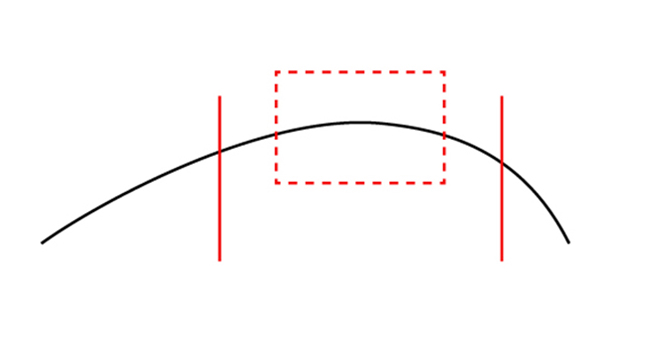

2.「仮想セグメントの削除」ツールを選択し、削除したい部分を選択します。

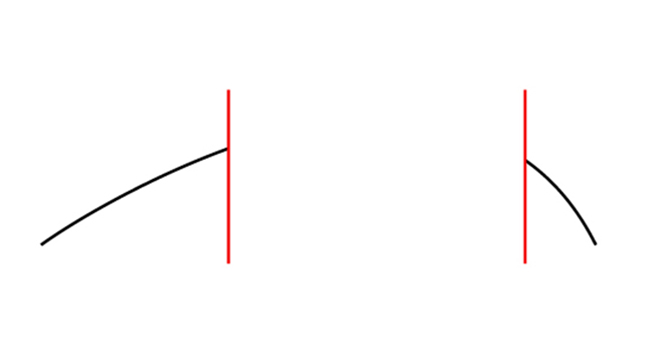

3.仮で作成したデータによってできた2つの交差点の間で、データが削除されます。



以上、単純なラインの削除であれば、「整形ツール」を使用しても同様の編集は行なえますが、「整形ツール」より直感的に操作できるので、「ざっくりと消したい」と言った場合は、「仮想セグメントの削除」ツールを使用してみてはいかがでしょうか?



以上、CorelDRAW(コーレルドロー)の便利な機能のご紹介でした。
ほかにもCorelDRAW(コーレルドロー)の操作方法で分からない点がございましたら、お気軽にお問い合わせください!
