第2営業グループの加藤です。
UVプリント（UV印刷）した後のカットデータの位置合わせで苦労された経験はございませんか？
十字型のトンボ（トリムマーク）や、小さな四角形をケガいて位置合わせをする方法が一般的ですが、印刷物の傾き等でデータを修正したり材料をずらしてみたりとなかなか合わせづらかったりしませんか？
先日、私もサンプル作成に悪戦苦闘していた時に、ひょっとしたら簡単に位置合わせができるのではないかという方法をひらめきました！
そんなわけでその方法をご紹介したいと思いますので、ぜひご参考にしていただければと思います。
1.レーザー加工データ・印刷データの作成

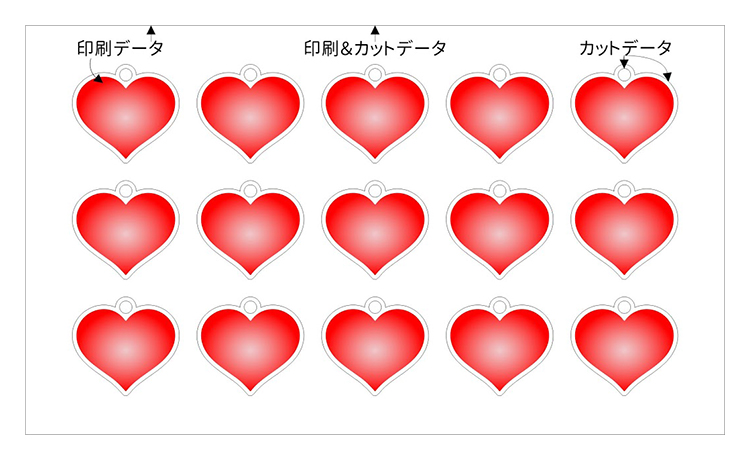

下図のようなハート型のキーホルダーを製作する場合を例とします。
2.UVプリンターで印刷

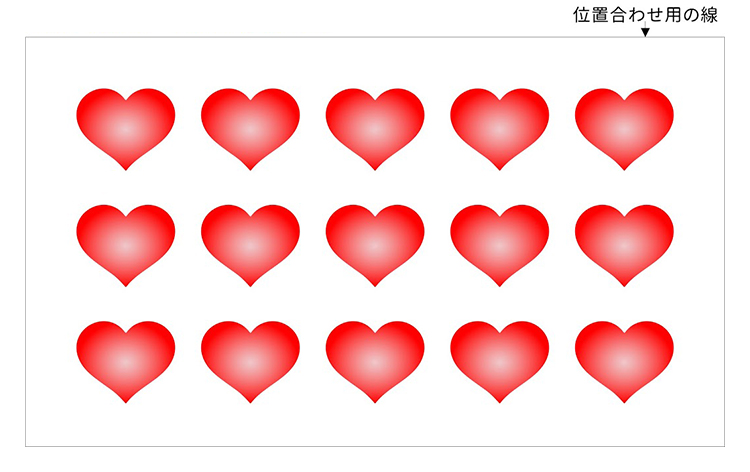

ハート部分だけではなく、外側の位置合わせ用の黒枠も印刷するところがポイントです。
3.位置合わせ用の治具を作成

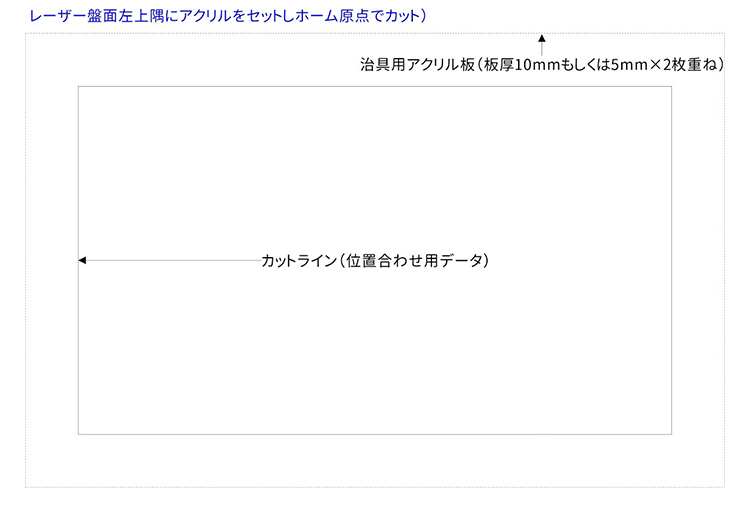

位置合わせ用の治具をアクリル板を2枚使って作成します。 アクリル板を2の工程で印刷した位置合わせ用の黒枠と同じサイズで切り抜きます。
4.位置合わせ

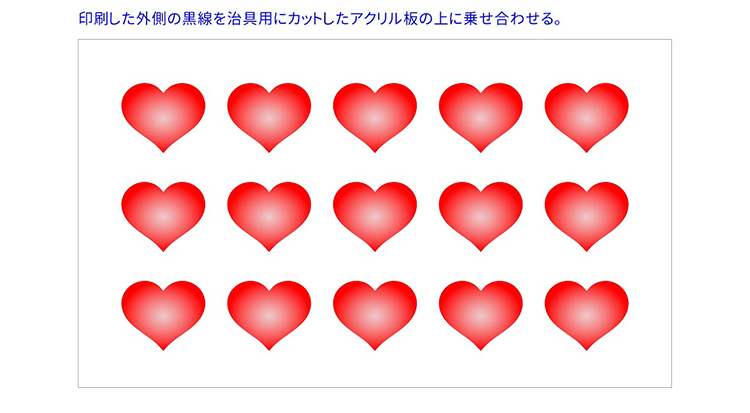

切り抜いたアクリル板を2枚重ね合わせて、その間に印刷したアクリル板を挟み込んで固定します。その際、切り抜かれた部分に位置合わせ用に印刷した黒枠を合わせます。
5.レーザーカット

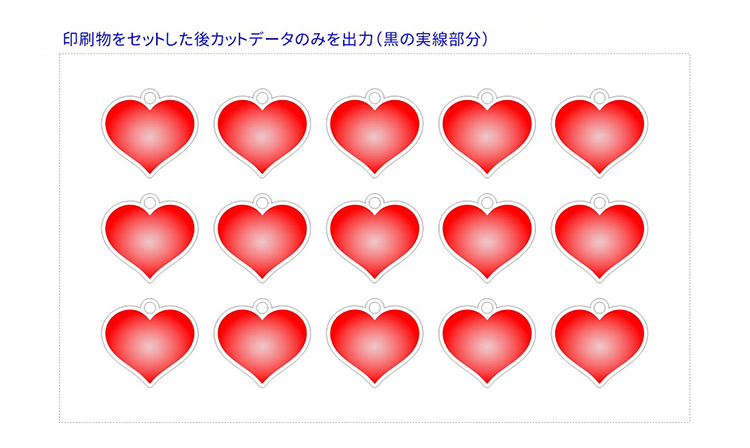

ハート型の外形をレーザーカットします。印刷面に沿って外形カットができると思います。
注目ポイント
1.「点」ではなく、「面」で位置合わせをするので、何度も加工データの位置を修正する必要がなく、ほぼ一回で位置合わせができます。
2.印刷に若干のずれがあっても問題ない。
3.素材を加工テーブルから10mm程度浮かせてセットするので、レーザーカットした際のレーザーの跳ね返りによる断面の傷を防止することもできます。
まとめ
以上、レーザーカットの位置合わせをする方法でした！
今回ご紹介した方法も簡単ですが、CCDカメラ付きのレーザーカッターは、自動で位置合わせをすることができるさらに便利な機能です！
ぜひご興味のある方は、お気軽にご相談ください！
